Schalter & Sensoren

Alle Abbildungen entsprechen nicht der original Größe! Technische Änderungen sind vorbehalten.

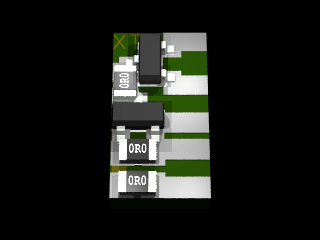

Führerstandsbeleuchtung Umschalter V.1 - FSTBLUM1
Führerstandsbeleuchtungen sind ein kleines Highlight für Lokomotiven. Mit dieser Platine kann über eine Funktion die Beleuchtung eingeschaltet werden. Die Führerstandsbeleuchtung wechselt mit der Fahrtrichtung automatisch (Standardbeleuchtung mit "Funktion" muß dafür aktiviert sein).











Maße in mm: 15 * 6 * 2,5

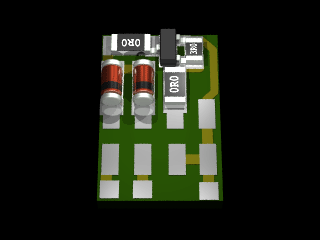

Führerstandsbeleuchtung Umschalter V.2 - FSTBLUM2
Führerstandsbeleuchtungen sind ein kleines Highlight für Lokomotiven. Mit der zweiten Version gibt es die Möglichkeit alle benötigten Kabel auf der Platine zu verlöten. Der linke zusätzliche Teil zur Kabelaufnahme kann aus Platzgründen auch abgetrennt werden.  Mit dieser Platine kann über eine Funktion die Beleuchtung eingeschaltet werden. Die Führerstandsbeleuchtung wechselt mit der Fahrtrichtung automatisch (Standardbeleuchtung mit "Funktion" muß dafür aktiviert sein).







Maße in mm: 17 * 10 * 2,5
Rote Schlusslichter Umschalten - FSTBLUM2
Mit dieser Schaltung können ohne große Eingriffe Rote Schlusslichter als LED oder auch mit Glühlampen geschaltet werden. Alle benötigten Kabel werden auf der Platine verlötet, somit werden keine Kabel geflickt. Der linke zusätzliche Teil zur Kabelaufnahme kann aus Platzgründen auch abgetrennt werden.  Mit dieser Platine können über eine Funktion die Roten Schlusslichter eingeschaltet werden, diese wechseln automatisch mit der Fahrtrichtung (Standardbeleuchtung mit "Funktion" muß dafür aktiviert sein).







Maße in mm: 17 * 10 * 2,5
Rote Schlusslichter Umschalter V.3 - FSTBLUM3
Mit dieser Schaltung können ohne große Eingriffe Rote Schlusslichter als LED oder auch mit Glühlampen geschaltet werden. Alle benötigten Kabel werden auf der Platine verlötet, somit werden keine Kabel geflickt. Der linke zusätzliche Teil zur Kabelaufnahme kann aus Platzgründen auch abgetrennt werden.  Mit dieser Platine können über eine Funktion die Roten Schlusslichter eingeschaltet werden, diese wechseln automatisch mit der Fahrtrichtung (Standardbeleuchtung mit "Funktion" muß dafür aktiviert sein).

Mit der Funktion F4 kann bei Rangiergang-Funktion das rote Schlusslicht abgeschaltet werden, so das das Doppel-A-Licht ohne Schlusslichter angezeigt werden.

Wie schalte ich Doppel-A-Licht mit den 60902 Decoder als Beispiel.



Maße in mm: 17 * 10 * 2,5
Verstärker für BR 146 / BR 185 (60760)




Verstärkerschaltung für die Funktion F1 auf dem Decoder. Die Funktion F3 bleibt für eigene Anwendungen fei!









Maße in mm: 6 * 10 * 2
Verstärker 2 für Decoder 60760




Verstärkerschaltung für die Funktion F1 auf dem Decoder. Die Funktion F3 bleibt für eigene Anwendungen fei! Diese Schaltung hat eine höhere Leistung.







Maße in mm: 9 * 10 * 2
Verstärker mit Anti-Alzheimer für Decoder 60760




Verstärkerschaltung für die Funktion F1 auf dem Decoder. Die Funktion F3 bleibt für eigene Anwendungen fei! Diese Schaltung hat eine höhere Leistung. Zusätzlich ist eine Anti-Alzheimer Schaltung auf der Platine.







Maße in mm: 12 * 16 * 2
Dual - Verstärker für Decoder 60760



Mit dieser Schaltung wird der Funktionsausgang F1 und F3 für  höhere Lasten verstärkt. Der unverstärkte Funktionsausgang F1 wird auf dem Decoder aktiviert.

Die maximal Last beträgt kurzzeitig 1A.
Dauerlast sind 800mA







Maße in mm: 12 * 12 * 2
Dual - Verstärker mit Anti-Alzheimer für Decoder 60760



Mit dieser Schaltung wird der Funktionsausgang F1 und F3 für  höhere Lasten verstärkt. Der unverstärkte Funktionsausgang F1 wird auf dem Decoder aktiviert.

Die maximal Last beträgt kurzzeitig 1A.
Dauerlast sind 800mA

Modul mit Anti-Alzheimer.





Maße in mm: 25 * 13 * 15
Führerstandbeleuchtung BR 146 / BR 185 (60760)



Mit dieser Schaltung kann über den Funktionsausgang F1 eine Führerstandbeleuchtung mit automatischen Richtungswechsel aufgebaut werden.









Maße in mm: 11 * 11 * 2
Funktionsausgangsverstärker - FX-B1-4
Traditioneller Funktionsverstärker oder Funktionsschalter (so wie er auf den Digitaldecodern zu finden ist). Auf dem Modul befinden sich vier Funktionsschalter und ein Brückengleichrichter. Alle fünf Einheiten (4 Schalter + 1 Gleichrichter) lassen sich getrennt benutzen. Nach bedarf lassen sich die Module mit einer Schere abschneiden. Platine einseitig bestückt. Rückseite ist voll isoliert!



Maße in mm: 60 * 10 * 2,5

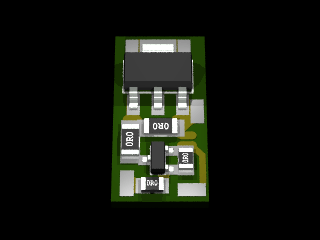

Funktionsausgangsverstärker - FX-BOOSTER
Wer an seinem Digitaldecoder eine größere Last schalten möchte, wie z.B. zwei Rauchsätze oder sonstige Steuerfunktionen (Relais, Schaltmagnete), der benötigt einen Verstärker. Mit dieser Schaltung wird die Schaltfunktion des Decoders verstärkt. Die Platine wird einfach am Funktionsausgang des Decoders angeschlossen und die Last am Verstärker angelötet.









Maße in mm: 20 * 8 * 2,5

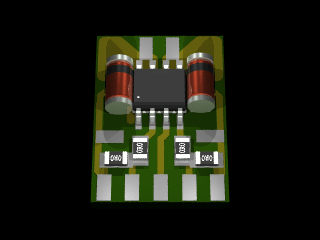

Funktionsausgangsverstärker - FX-DUAL-BOOSTER V2.0
Wer an seinem Digitaldecoder eine größere Last schalten möchte, wie z.B. zwei Rauchsätze oder sonstige Steuerfunktionen (Relais, Schaltmagnete), der benötigt einen Verstärker. Mit dieser Schaltung wird die Schaltfunktion des Decoders verstärkt. Die Platine wird einfach am Funktionsausgang der Decoderplatine angeschlossen und die Last am Verstärker angelötet. Für diese Schaltung wird keine Vorstufe benötigt. Freilaufdioden sind vorhanden. Der FX-DUAL-BOOSTER kann an beiden Ausgängen maximal 1,5A schalten. Mit IC-Kühlkörper sind max. 3A je Ausgang möglich. Spitzenströme können max. 10A  haben. V2.0 mit größeren Kühlflächen auf dem PCB.
Maße in mm: 12 * 18 * 2,5

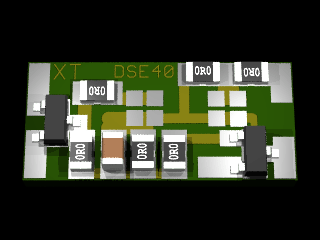

E40 Dieselsound-Adapter DSE40
Das Soundmodul der E40 besitzt einen vielseitigen Sound-Chip. Mit Hilfe dieses Adapters kann man den Dieselsound eines Dieselmotors mit Leerlauf und Lastfahrt am E40 Soundmodul erzeugen.



Diesel-Motor







Maße in mm: 19 * 7,5 * 2,5
Führerstandbeleuchtung Autoschalter FST-A-SW
Funktionen sind eine wirkliche Mangelware. Mit dieser Schaltung kann die Führstandbeleuchtung automatisch eingeschaltet werden. Je nach Richtung leuchtet das Führerstandslicht, wenn die Lok steht. Fährt die Lok wieder an, geht das Führerstandslicht automatisch aus. Das Modul wird einfach an den Lichtausgängen des Decoders angeschlossen (Grau / Gelb). An den Ausgängen könne LEDs (Vorwiderstand auf den LED-Platinen) oder Glühlampen angeschlossen werden. Wird anstelle von Grau/Gelb Violett angeschlossen können Lasten bis zu 1,5A betrieben werden. Modul ist galvanisch vom Motor getrennt.





Maße in mm: 20 * 14 * 2,5

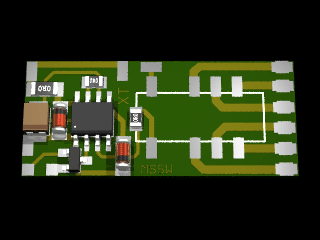

Motorsensorschalter - MSSW
Funktionen sind eine wirkliche Mangelware. Mit dieser Schaltung wird die Bewegung des HL-Motors festgestellt. Steht der Motor, dann schaltet das Relais auf den Ausgang "A". Dreht der Motor schaltet das Relais auf den Ausgang "B". Wenn der Motor wieder anhält ist Ausgang "A" wieder aktiv. Die Drehrichtung des Motors hat keinen Einfluss auf die Schaltung.  Die beiden Eingänge des Relais lassen sich mit einem beliebigen Potential versorgen und bieten je einen Schließer und Öffner. Das Relais kann Lasten bis zu 2A auf Dauer schalten.





Maße in mm: 34 * 14 * 8
ESU AUX Verstärker - ESU2AUX34
ESU Deocder und auch Märklin mfx Decoder haben bis zu zwei unverstärkte Ausgänge (AUX3 und AUX4). Mit der Platine können die Ausgänge verstärkt werden. Es müssen aber die entsprechenden CVs im Decoder geändert werden.





Maße in mm: 34 * 14 * 8
Alle Abbildungen entsprechen nicht der original Größe! Technische Änderungen sind vorbehalten.
