FX-B1-4 - Funktionsverstärker
|
Mit dem FX-B1-4 Funktionsverstärker (vier Schaltstufen) können schnell und
einfach Hilfsschaltungen für Funktionslose Motor-Decoder (auf Steuerchip
achten) aufgebaut werden. Das Modul bietet einen Brückengleichrichter mit vier einzelnen Schaltstufen, die sich an den Trennlinien (rot) abschneiden lassen und einzeln betreiben lassen. Der Brückengleichrichter ist für die Funktion der einzelnen Schaltstufen nicht notwendig, er dient legendlich bei mehren Schaltstufen zur Entlastung des Decoders, vor allem bei größerer Ausgangslast an den Schaltstufen. Das Modul ist einseitig bestückt und somit auf der Rückseite voll isoliert. |

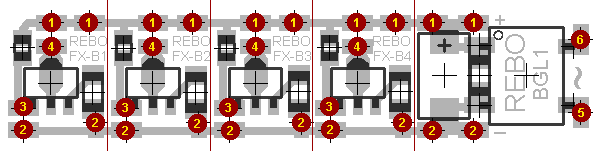

| Anschlußbild | |
 |
|
|
|
 |
 |
