Rücklicht-Umschalter (für Rangier-Loks)

Mit der Umschaltplatine können Fahrtrichtungsabhängige LEDs geschaltet werden. Hierbei ist zu beachten das der Orange Rückleiter (Plus) geschaltet wird. Mit dem Funktionseingang wird bei aktiver Funktion "Orange" zu den LEDs durchgeschaltet.

Wird an PIN 9 die Funktion F4 angeschlossen, werden die Rücklichter konsequent deaktiviert. Somit kann beim Rangieren das Doppel-A-Licht ohne Rücklichter realisiert werden.

Mit dieser Schaltung lassen sich auch schaltbare rote Rücklichter realisieren.

Generell sollte der Verbraucher nicht über 60mA gehen.

Wie schalte ich Doppel-A-Licht mit den 60902 Decoder als Beispiel.
Anschlußbild

  • 1 = Orange (Plus)
  • 2 = Grau vom Decoder (Minus)
  • 3 = Gelb vom Decoder (Minus)
  • 4 = Funktion vom Decoder (Minus)
  • 5 = Orange zur LED (Gelb)
  • 6 = Orange zur LED (Grau)
  • 7 = Gelb zur LED (Gelb)
  • 8 = Grau zur LED (Grau)
  • 9 = Funktion 4 vom Decoder (Minus)

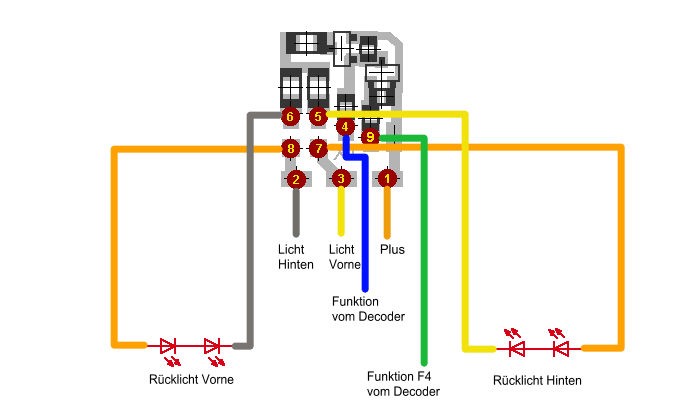

Anschlußplan Rücklicht
