MSSW - Motorsensorschalter
|
Funktionen sind eine wirkliche Mangelware. Mit dieser Schaltung wird die
Bewegung des HL-Motors festgestellt. Steht der Motor, dann schaltet das
Relais auf den Ausgang "A". Dreht der Motor schaltet das Relais auf den
Ausgang "B". Wenn der Motor wieder anhält ist Ausgang "A" wieder aktiv. Die
Drehrichtung des Motors hat keinen Einfluss auf die Schaltung. Die
beiden Eingänge des Relais lassen sich mit einem beliebigen Potential
versorgen und bieten je einen Schließer und Öffner. Das Relais kann Lasten
bis zu 2A auf Dauer schalten. Wird nur eine Motorleitung (Blau oder Grün) angeschlossen, kann eine richtungsabhängige Schaltung ausgeführt werden. Das Modul ist einseitig bestückt und somit auf der Rückseite voll isoliert. |

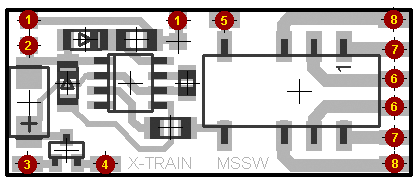

| Anschlußbild | ||
 |
|
|
 |
 |
