Führerstand-Beleuchtung-Umschalter

Mit der Umschaltplatine können Fahrtrichtungsabhängige LEDs geschaltet werden. Hierbei ist zu beachten das der Orange Rückleiter (Plus) geschaltet wird. Mit dem Funktionseingang wird bei aktiver Funktion "Orange" zu den LEDs durchgeschaltet.

Mit dieser Schaltung lassen sich auch schaltbare rote Rücklichter realisieren.

Generell sollte der Verbraucher nicht über 60mA gehen.

Bei bedarf kann die Platine um Platz zu sparen an der gestrichelten Linie gekürzt werden.
Anschlußbild der V1

  • 1 = Orange (Plus)
  • 4 = Funktion vom Decoder (Minus)
  • 5 =Orange zur LED (Gelb)
  • 6 =Orange zur LED (Grau)
Anschlußbild der V2

  • 1 = Orange (Plus)
  • 2 = Grau vom Decoder (Minus)
  • 3 = Gelb vom Decoder (Minus)
  • 4 = Funktion vom Decoder (Minus)
  • 5 =Orange zur LED (Gelb)
  • 6 =Orange zur LED (Grau)
  • 7 =Gelb zur LED (Gelb)
  • 8 =Grau zur LED (Grau)


PIN5 und PIN6 dürfen vertauscht werden, da diese gemeinsam geschaltet werden.

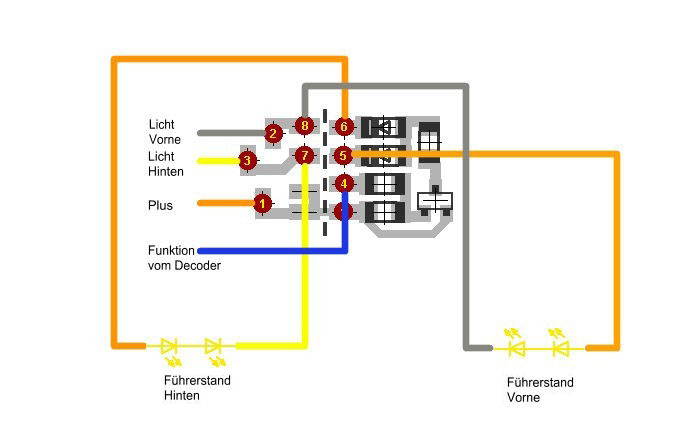

Anschlußplan Führerstandlicht

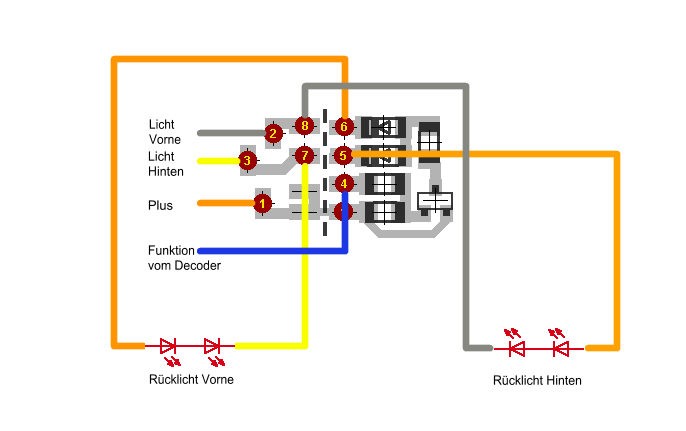

Anschlußplan Rücklicht
