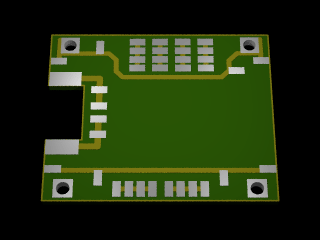

Universaler Decoderträger für BR2016 / ER20 - BR185/46DT
Mit dieser universalen Decoderträgerplatte kann auf einfacher und vorallem sauberer weise ein externer Decoder in der BR2016/ER20 befestigt werden. Vielfach wurde diese Platte schon für Kühn T145 und ESU Lopi Decoder eingesetzt. Auch andere Decoder sind möglich, da nur die Spannungsversorgung (ROT/BRAUN) und der Motoranschluss (BLAU/GRÜN) vorgegeben sind. Weitere Anschlüsse sind durch vierer Verteilerpads frei definierbar. Licht und Schaltfunktionen können so übersichtlich verteilt werden.
  1. Unversal für bekannte Decoder.
  2. Original Decoder kann veräußert werden.
  3. Frei definierbare Verteileranschlüsse.
  4. Übersichtlicher und Porfessioneller Fremddecodereinbau



Maße in mm: 35 * 29 * 0,5
mtc Decoderträger für MFX oder ESU Decoder mit 21pol. Schnittstelle
Mit dieser Decoderträgerplatte kann ein mtc (21pol. Schnittstelle) fähiger Decoder befestigt werden. Alle für die Lok wichtigen Anschlüße werden nach aussen geführt. zudem gibt es einen Verstärker für die Ausgänge AUX3 und AUX4.
  1. Für mtc Decoder.
  2. Original Decoder kann veräußert werden.
  3. Übersichtlicher und porfessioneller Fremddecodereinbau



Maße in mm: 35 * 29 * 0,5

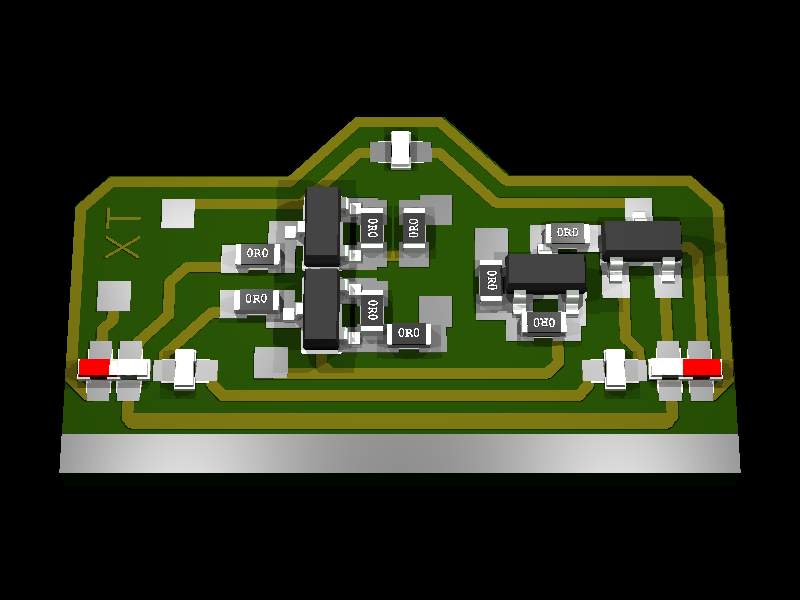

Beleuchtung BR 2016 (ER20) - BR246BL-SRF ab Bj. 2008
Da es bei dieser Modellreihe leider nur maximal 2 mögliche Funktionsausgänge gibt, kann der Modellbauer bei dem Beleuchtungsmodul folgende Funktion von den drei Möglichen frei wählen. Diese Platine hat keinen Funktionsverstärker für F1!
  1. Rote Rücklichter schalten EIN / AUS.
  2. Fernlichter schalten EIN / AUS.
  3. Stirnlichter schalten EIN / AUS.
  4. Alle Funktionen beziehen sich auf die getrennte Fahrtrichtung.
  5. Beleuchtung wechselt automatisch mit der Fahrtrichtung.



Maße in mm: 24 * 12 * 2

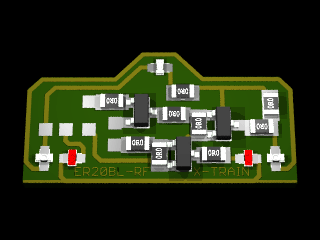

Beleuchtung BR 2016 (ER20) - ER20BL-RF
Mit der Beleuchtungsplatine ER20BL-RF werden weiße Dreilicht Spitzensignal und rote Schlusslichter realisiert. Mit einer Funktion können Fernlichter aktiviert werden, mit der Zweiten die roten Schlusslichter.
  1. Rote Schlusslichter schalten EIN / AUS.
  2. Fernlichter schalten EIN / AUS.
  3. Alle Funktionen beziehen sich auf die getrennte Fahrtrichtung.
  4. Beleuchtung wechselt automatisch mit der Fahrtrichtung.
  5. Funktionsverstärkung für F1



Maße in mm: 24 * 12 * 2

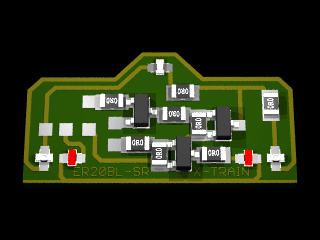

Beleuchtung BR 2016 (ER20) - ER20BL-SR
Mit der Beleuchtungsplatine ER20BL-SR werden weiße Dreilicht Spitzensignal und rote Schlusslichter realisiert. Über einen Funktionseingang können die weißen Stirnlichter und über den Anderen das rote Schlusslicht EIN oder AUS geschaltet werden um reale Bedingungen beim Zugverkehr zu bieten. Wendezugfähig!
  1. Rote Schlusslichter schalten EIN / AUS.
  2. Stirnlichter schalten EIN / AUS.
  3. Alle Funktionen beziehen sich auf die getrennte Fahrtrichtung.
  4. Beleuchtung wechselt automatisch mit der Fahrtrichtung.
  5. Funktionsverstärkung für F1



Maße in mm: 24 * 12 * 2

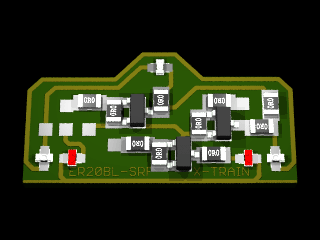

Beleuchtung BR 2016 (ER20) - ER20BL-SRF
Mit der Beleuchtungsplatine ER20BL-SRF werden weiße Dreilicht Spitzensignal und rote Schlusslichter realisiert. Über einen Funktionseingang können die weißen Stirnlichter und über den Anderen das rote Schlusslicht EIN oder AUS geschaltet werden um reale Bedingungen beim Zugverkehr zu bieten. Wendezugfähig!
  1. Rote Schlusslichter schalten EIN / AUS.
  2. Stirnlichter schalten EIN / AUS.
  3. Fernlichter schalten EIN / AUS.
  4. Alle Funktionen beziehen sich auf die getrennte Fahrtrichtung.
  5. Beleuchtung wechselt automatisch mit der Fahrtrichtung.
  6. Funktionsverstärkung für F1



Maße in mm: 24 * 12 * 2

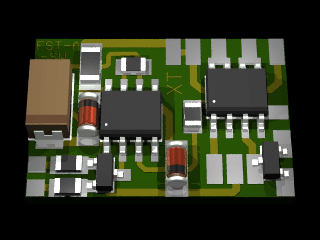

Führerstandbeleuchtung Autoschalter FST-A-SW
Funktionen sind eine wirkliche Mangelware. Mit dieser Schaltung kann die Führstandbeleuchtung automatisch eingeschaltet werden. Je nach Richtung leuchtet das Führerstandslicht, wenn die Lok steht. Fährt die Lok wieder an, geht das Führerstandslicht automatisch aus. Das Modul wird einfach an den Lichtausgängen des Decoders angeschlossen (Grau / Gelb). An den Ausgängen könne LEDs (Vorwiderstand auf den LED-Platinen) oder Glühlampen angeschlossen werden. Wird anstelle von Grau/Gelb Violett angeschlossen können Lasten bis zu 1,5A betrieben werden. Modul ist galvanisch vom Motor getrennt.





Maße in mm: 20 * 14 * 2,5
Verstärker für BR 2016 (ER20)




Verstärkerschaltung für die Funktion F1 auf dem Decoder. Die Funktion F3 bleibt für eigene Anwendungen fei!









Maße in mm: 6 * 10 * 2
Dual Verstärker für BR 2016 (ER20)




Verstärkerschaltung für die Funktion F1 und F3 auf dem Decoder. Diese Schaltung hat eine höhere Leistung.











Maße in mm: 9 * 10 * 2
Verstärker mit Anti-Alzheimer für BR 2016 (ER20)




Verstärkerschaltung für die Funktion F1 und F3 auf dem Decoder. Diese Schaltung hat eine höhere Leistung. Zusätzlich ist eine Anti-Alzheimer Schaltung auf der Platine.









Maße in mm: 12 * 16 * 2
Führerstandbeleuchtung BR 2016 (ER20)



Mit dieser Schaltung kann über den Funktionsausgang F1 eine Führerstandbeleuchtung mit automatischen Richtungswechsel aufgebaut werden.









Maße in mm: 11 * 11 * 2
