BR246BL-SRF

Beleuchtungsplatine BR246BL-SRF für die Elektro-Lokomotive BR 246. Über die Funktion an PIN 4 wird das Stirnlicht für den Pull&Push Betrieb abgeschaltet, an PIN 5 die roten Rückleuchten eingeschaltet und an PIN 6 kann das Fernlicht eingeschaltet werden.

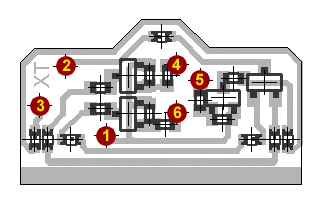

Anschlußbild

  • 1 = Orange (Plus)
  • 2 = Grau - Scheinwerfer (Minus)
  • 3 = Gelb - Rote Rückleuchten (Minus)
  • 4 = Decoder-Funktion "Stirnlichter" ein (Minus)
  • 5 = Decoder-Funktion "Rote Rückleuchten" ein (Minus)
  • 6 = Decoder-Funktion "Fernlicht" ein (Minus)
