ER20BL-RF

Beleuchtungsplatine ER20BL-RF für die Diesel-Lokomotive ER20 oder BR 2016 (ÖBB).

Die Platine ist für den original Decoder konzipiert.

Beleuchtung Weiß und Rot im Fahrtrichtungswechsel.
Über Funktion kann das Rücklicht EIN/AUS geschaltet werden.
Über Funktion kann das Fernlicht EIN/AUS geschaltet werden.

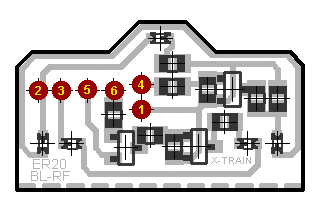

Anschlußbild

  • 1 = Orange (Plus)
  • 2 = Grau - Scheinwerfer (Minus)
  • 3 = Gelb - Rote Rückleuchten (Minus)
  • 4 = Decoder-Funktion "Fernlicht" ein (Minus)
  • 5 = Violett (Minus)
  • 6 = Decoder-Funktion "Rote Rückleuchten" ein (Minus)

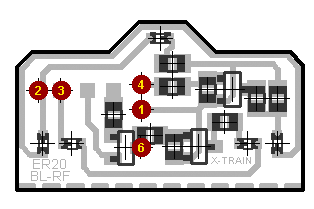

Anschlussbild für mfx oder Lopi Decoder
Farbe - ESU ER20BL-RF Farbe - Märklin
ORANGE - BLAU
GELB GELB GELB
GRÜN BLAU BRAUN / ROT
SCHWARZ - BRAUN
GRAU - GRÜN
WEIß GRAU GRAU
BLAU ORANGE ORANGE
ROT - ROT
VIOLETT GRÜN BRAUN / GRÜN
  VIOLETT entfällt VIOLETT
