ER20BL-SRF

Beleuchtungsplatine ER20BL-SRF für die Diesel-Lokomotive ER20 oder BR 2016 (ÖBB).

Beleuchtung Weiß und Rot im Fahrtrichtungswechsel.
Über Funktion kann das Stirnlicht EIN/AUS geschaltet werden.
Über Funktion kann das Rücklicht EIN/AUS geschaltet werden.
Über Funktion kann das Fernlicht EIN/AUS geschaltet werden.

Farb-Code:

  • ORANGE = Decoder Plus
  • GRAU      = Licht Vorne (Stirnlicht)
  • GELB      = Licht Hinten (Schlusslicht)
  • WEIß      = Stirnlicht schalten (Funktionseingang)
  • BLAU      = Schlusslicht schalten (Funktionseingang)
  • GRÜN     = Fernlicht schalten (Funktionseingang)

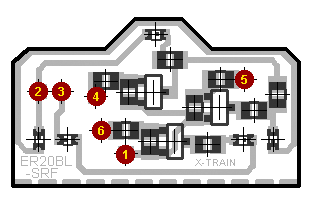

Anschlußbild

  • 1 = Orange (Plus)
  • 2 = Grau - Scheinwerfer (Minus)
  • 3 = Gelb - Rote Schlussleuchten (Minus)
  • 4 = Weiß - Decoder-Funktion "Stirnlicht" ein (Minus)
  • 5 = Grün - Decoder-Funktion "Fernlicht" ein (Minus)
  • 6 = Blau - Decoder-Funktion "Rote Schlussleuchten" ein (Minus)
