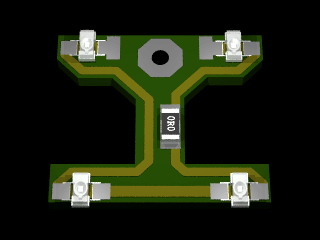

Führerstandsbeleuchtung - FSTV100+
Führerstandsbeleuchtung für folgende Diesel-Loks

  1. V 100
  2. BR 211
  3. BR 212
  4. BR 213
  5. auch für MaK geeignet




Maße in mm: 20 * 15 * 2,0

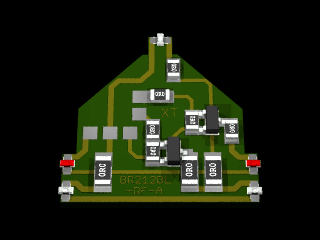

Beleuchtung V100-BR 212/211/213 - BR212BL-SR-A
Mit der Beleuchtungsplatine BR212BL-SR-A werden weiße Dreilicht Spitzensignal und rote Schlusslichter realisiert. Mit einer Funktion können Stirnlichter aktiviert werden, mit der Zweiten die roten Schlusslichter. Als Erweiterung wird BR212BL-SR-B benötigt.
  1. Stirnlichter schalten EIN / AUS.
  2. Rote Schlusslichter schalten EIN / AUS.
  3. Alle Funktionen beziehen sich auf die getrennte Fahrtrichtung.
  4. Beleuchtung wechselt automatisch mit der Fahrtrichtung.



Maße in mm: 21 * 20 * 2

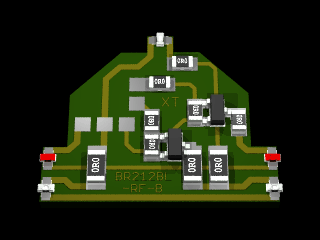

Beleuchtung V100-BR 212/211/213 - BR212BL-SR-B
Mit der Beleuchtungsplatine BR212BL-SR-B werden weiße Dreilicht Spitzensignal und rote Schlusslichter realisiert. Mit einer Funktion können Stirnlichter aktiviert werden, mit der Zweiten die roten Schlusslichter. Als Erweiterung wird BR212BL-SR-A benötigt.
  1. Strinlichter schalten EIN / AUS.
  2. Rote Schlusslichter schalten EIN / AUS.
  3. Alle Funktionen beziehen sich auf die getrennte Fahrtrichtung.
  4. Beleuchtung wechselt automatisch mit der Fahrtrichtung.



Maße in mm: 19 * 22 * 2
Telex-Schalter für Digital-Telexkupplung - TXS-mfx



Mit dieser Schaltung kann über einen beliebigen Funktionsausgang eine Telex-Schaltung aufgebaut werden.









Maße in mm: 11 * 11 * 2
Rote Schlusslichter Umschalter V.3 - FSTBLUM3
Mit dieser Schaltung können ohne große Eingriffe Rote Schlusslichter als LED oder auch mit Glühlampen geschaltet werden. Alle benötigten Kabel werden auf der Platine verlötet, somit werden keine Kabel geflickt. Der linke zusätzliche Teil zur Kabelaufnahme kann aus Platzgründen auch abgetrennt werden.  Mit dieser Platine können über eine Funktion die Roten Schlusslichter eingeschaltet werden, diese wechseln automatisch mit der Fahrtrichtung (Standardbeleuchtung mit "Funktion" muß dafür aktiviert sein).

Mit der Funktion F4 kann bei Rangiergang-Funktion das rote Schlusslicht abgeschaltet werden, so das das Doppel-A-Licht ohne Schlusslichter angezeigt werden.

Wie schalte ich Doppel-A-Licht mit den 60902 Decoder als Beispiel.



Maße in mm: 17 * 10 * 2,5
