BR212BL-SR

Beleuchtungsplatine BR212BL-SR für die Diesel-Lokomotive BR211, BR212, BR213 oder V100.

Beleuchtung Weiß und Rot im Fahrtrichtungswechsel.
Über Funktion kann das Stirnlicht EIN/AUS geschaltet werden.
Über Funktion kann das Rücklicht EIN/AUS geschaltet werden.
Anschlußbild - BR212BL-SR-A

  • 1 = Orange (Plus)
  • 2 = Grau - Stirnlichter (Minus)
  • 3 = Gelb - Rote Rückleuchten (Minus)
  • 4 = Decoder-Funktion Fx "Stirnlicht" ein (Minus)
  • 5 = Decoder-Funktion Fx "Rote Rückleuchten" ein (Minus)

Anschlußbild - BR212BL-SR-B

  • 1 = Orange (Plus)
  • 2 = Grau - Stirnlichter (Minus)
  • 3 = Gelb - Rote Rückleuchten (Minus)
  • 4 = Decoder-Funktion Fx "Stirnlicht" ein (Minus)
  • 5 = Decoder-Funktion Fx "Rote Rückleuchten" ein (Minus)

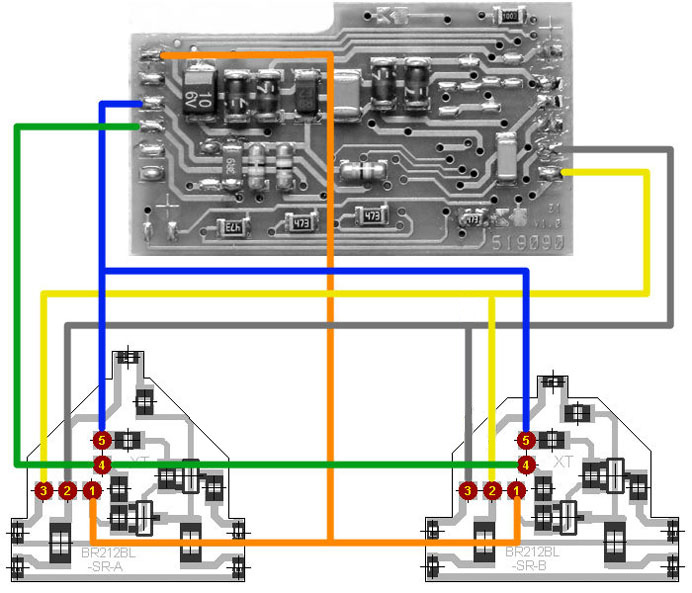

Anschlußplan - Beispiel 60902 Decoder
