RE 482

Alle Abbildungen entsprechen nicht der original Größe! Technische Änderungen sind vorbehalten.
Neu entwickelte Lichtwechselplatine mit der sich folgende Möglichkeiten realisieren lassen:
  • Normaler Zugverband.
  • Zugverband mit Doppeltraktion.
  • Zugverband mit Vorspannlokomotive.
  • Zugverband mit gekuppelter Schiebelok.
  • Zugverband mit Nicht gekuppelte Schiebelok.
Funktionen F2 Funktionen Schlusslichter ( F1 und F3)
Universaler Decoderträger für BR185 / BR146 - BR185/46DT
Mit dieser universalen Decoderträgerplatte kann auf einfacher und vorallem sauberer weise ein externer Decoder in der BR146 befestigt werden. Vielfach wurde diese Platte schon für Kühn T145 und ESU Lopi Decoder eingesetzt. Auch andere Decoder sind möglich, da nur die Spannungsversorgung (ROT/BRAUN) und der Motoranschluss (BLAU/GRÜN) vorgegeben sind. Weitere Anschlüsse sind durch vierer Verteilerpads frei definierbar. Licht und Schaltfunktionen können so übersichtlich verteilt werden.
  1. Unversal für bekannte Decoder.
  2. Original Decoder kann veräußert werden.
  3. Frei definierbare Verteileranschlüsse.
  4. Übersichtlicher und Porfessioneller Fremddecodereinbau



Maße in mm: 35 * 29 * 0,5
mtc Decoderträger für MFX oder ESU Decoder mit 21pol. Schnittstelle
Mit dieser Decoderträgerplatte kann ein mtc (21pol. Schnittstelle) fähiger Decoder befestigt werden. Alle für die Lok wichtigen Anschlüße werden nach aussen geführt. zudem gibt es einen Verstärker für die Ausgänge AUX3 und AUX4.
  1. Für mtc Decoder.
  2. Original Decoder kann veräußert werden.
  3. Übersichtlicher und porfessioneller Fremddecodereinbau



Maße in mm: 35 * 29 * 0,5

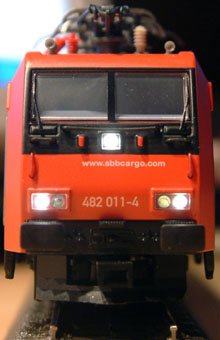

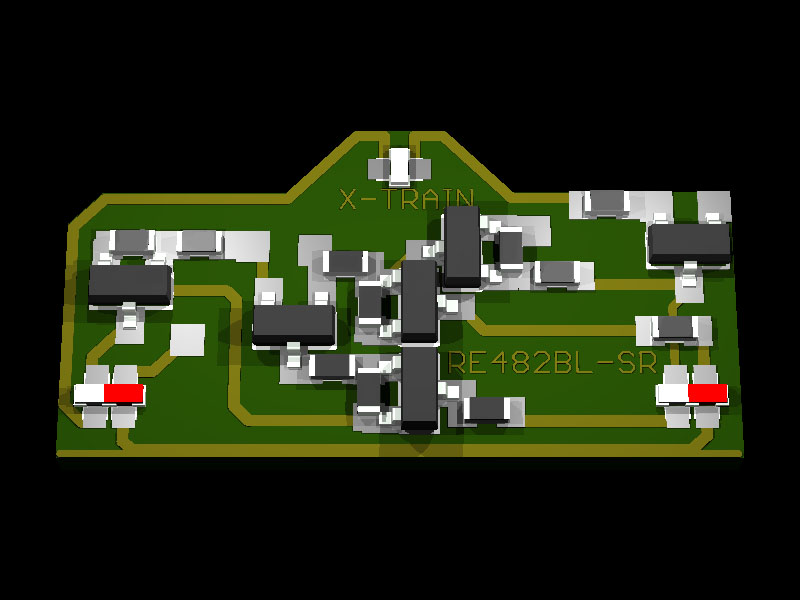

Beleuchtung RE 482 - RE482BL-SR
Mit diesen Modul kann die Baureihe RE 482 ideal umgerüstet werden. Ohne großen Aufwand lassen sich für mfx Decoder oder ESU Decoder drei Funktionen für rote Schlusslichter, weißes Schlusslicht und für abschaltbares weißes Stirnlicht nutzen.

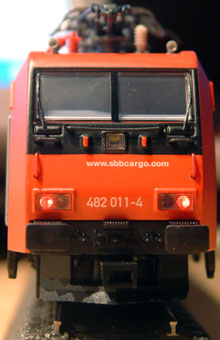

  1. F1 = Roten Schlusslichter EIN / AUS.
  2. F2 = Stirnlichter schalten EIN / AUS.

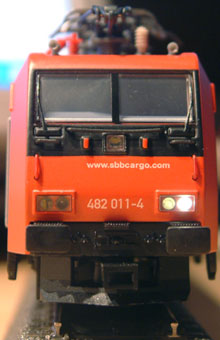

  3. F3 = Umschalten der roten und des weißen Schlusslichtes.
  4. Alle Funktionen beziehen sich auf die getrennte Fahrtrichtung.
  5. Beleuchtung wechselt automatisch mit der Fahrtrichtung.
  6. NICHT für original Decoder!



Beleuchtung RE 482 - RE482BL-RF


Muss neu entwickelt werden!

Platine mit PIC-Controller





Maße in mm: 24 * 12 * 2
Beleuchtung RE 482 - RE482BL-SRF


Muss neu entwickelt werden!

Platine mit PIC-Controller





Maße in mm: 24 * 12 * 2
Führerstandbeleuchtung Autoschalter FST-A-SW
Funktionen sind eine wirkliche Mangelware. Mit dieser Schaltung kann die Führstandbeleuchtung automatisch eingeschaltet werden. Je nach Richtung leuchtet das Führerstandslicht, wenn die Lok steht. Fährt die Lok wieder an, geht das Führerstandslicht automatisch aus. Das Modul wird einfach an den Lichtausgängen des Decoders angeschlossen (Grau / Gelb). An den Ausgängen könne LEDs (Vorwiderstand auf den LED-Platinen) oder Glühlampen angeschlossen werden. Wird anstelle von Grau/Gelb Violett angeschlossen können Lasten bis zu 1,5A betrieben werden. Modul ist galvanisch vom Motor getrennt.





Maße in mm: 20 * 14 * 2,5
Verstärker für BR185 / BR146 (60760)




Verstärkerschaltung für die Funktion F1 auf dem Decoder. Die Funktion F3 bleibt für eigene Anwendungen fei!









Maße in mm: 6 * 10 * 2
Dual Verstärker für BR185 / BR146 (60760)




Verstärkerschaltung für die Funktion F1 und F3 auf dem Decoder. Diese Schaltung hat eine höhere Leistung.











Maße in mm: 9 * 10 * 2
Verstärker mit Anti-Alzheimer für BR185 / BR146 (60760)




Verstärkerschaltung für die Funktion F1 und F3 auf dem Decoder. Diese Schaltung hat eine höhere Leistung. Zusätzlich ist eine Anti-Alzheimer Schaltung auf der Platine.









Maße in mm: 12 * 16 * 2
Führerstandbeleuchtung BR185 / BR146 (60760)



Mit dieser Schaltung kann über den Funktionsausgang F1 eine Führerstandbeleuchtung mit automatischen Richtungswechsel aufgebaut werden.









Maße in mm: 11 * 11 * 2
Alle Abbildungen entsprechen nicht der original Größe! Technische Änderungen sind vorbehalten.
