RE482BL-SR

Beleuchtungsplatine RE482BL-SR für die Schweizer E-Lokomotive RE482.

Beleuchtung Weiß und Rot im Fahrtrichtungswechsel.
Über Funktion F1 werden die roten Rücklichter ein geschaltet.
Über Funktion F2 kann das Stirnlicht EIN/AUS geschaltet werden.
Über Funktion F3 werden das weiße Rücklichte ein geschaltet.

Mit der Funktion F3 wird automatisch die Funktion F1 blockiert, so das nur eine Taste zum Umschalten der Rücklichter benötigt wird.

Folgende zusätzliche Möglichkeiten ergeben sich:

  • Normaler Zugverband.
  • Zugverband mit Doppeltraktion
  • Zugverband mit Vorspannlokomotive
  • Zugverband mit gekuppelter Schiebelok.
  • Zugverband mit Nicht gekuppelte Schiebelok.

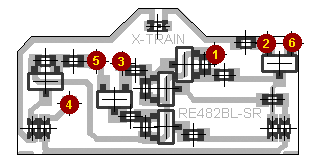

Anschlußbild

  • 1 = Orange (Plus)
  • 2 = Grau - Stirnlichter (Minus)
  • 3 = Gelb - Rote Rückleuchten (Minus)
  • 4 = Decoder-Funktion F1 "Rote Rückleuchten" ein (Minus)
  • 5 = Decoder-Funktion F2 "Stirnlichter" ein (Minus)
  • 6 = Decoder-Funktion F3 "Weiße Rückleuchte" ein (Minus)
