BR 246

Alle Abbildungen entsprechen nicht der original Größe! Technische Änderungen sind vorbehalten.


Mit der BR246BL-SRF kann die Lokomotive auf folgende Dinge umgerüstet werden:
  1. F1 = Rote Rücklichter schalten EIN / AUS.
  2. F2 = Stirnlichter schalten EIN / AUS.
  3. F3 = Fernlichter EIN / AUS.
  4. Alle Beleuchtungen wechseln automatisch mit der Fahrtrichtung.
  5. Einseitige und oder beidseitige Beleuchtung der Lokomotive möglich. (Wendezugbetrieb)

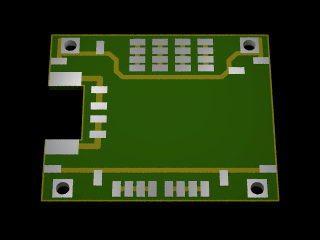

Universaler Decoderträger für BR185 / BR146 - BR185/46DT
Mit dieser universalen Decoderträgerplatte kann auf einfacher und vorallem sauberer weise ein externer Decoder in der BR185 befestigt werden. Vielfach wurde diese Platte schon für Kühn T145 und ESU Lopi Decoder eingesetzt. Auch andere Decoder sind möglich, da nur die Spannungsversorgung (ROT/BRAUN) und der Motoranschluss (BLAU/GRÜN) vorgegeben sind. Weitere Anschlüsse sind durch vierer Verteilerpads frei definierbar. Licht und Schaltfunktionen können so übersichtlich verteilt werden.
  1. Unversal für bekannte Decoder.
  2. Original Decoder kann veräußert werden.
  3. Frei definierbare Verteileranschlüsse.
  4. Übersichtlicher und Porfessioneller Fremddecodereinbau



Maße in mm: 35 * 29 * 0,5

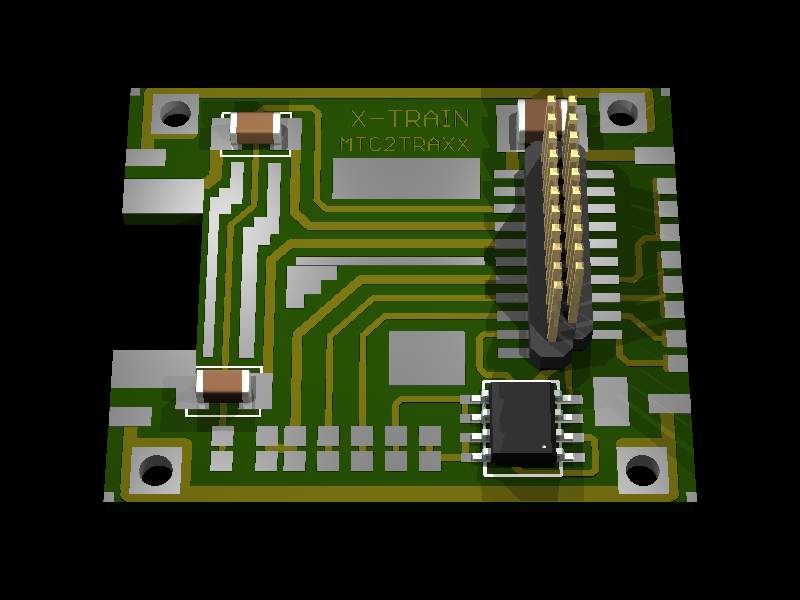

MTC2TRAXX - mfx Decoder Trägerplatte für BR 146 / BR 185 / BR 482 / BR 485 / BR 2016 / ER 20
Mit der Trägerplatine MTC2TRAXX können mfx Decoder (auch mit Sound) und ESU Decoder (Lokpilot 2 und 3, Loksound 3 und 3.5) in den folgenden Loks eingebaut werden. Trägerplatte ist mit AUX3 und AUX4 Booster ausgestattet. Die Platine besitzt die 21-polige mtc-Schnittstelle (Stiftleiste).



  1. BR 146
  2. BR 185
  3. BR 246
  4. BR 285
  5. BR 482
  6. BR 485
  7. BR 2016
  8. ER 20
  9. BR 232
  10. BR 132



Maße in mm: 35 * 29 * 6

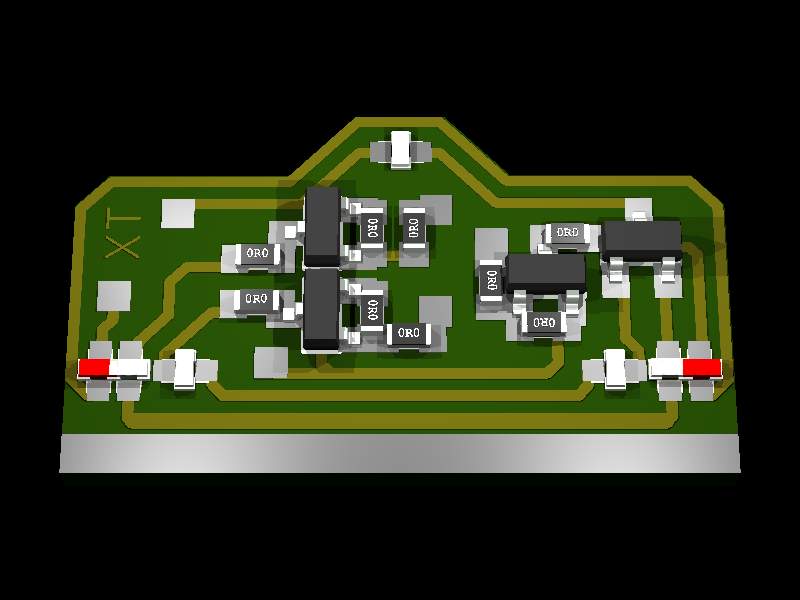

Beleuchtung BR246 - BR246BL-SRF
Da es bei dieser Modellreihe leider nur maximal 2 mögliche Funktionsausgänge gibt, kann der Modellbauer bei dem Beleuchtungsmodul folgende Funktion von den drei Möglichen frei wählen. Diese Platine hat keinen Funktionsverstärker für F1! Diese Platine biete die Fernlichtfunktion ab Bj. 2008, Fernlicht plus oberes Spitzenlicht.
  1. Rote Rücklichter schalten EIN / AUS.
  2. Fernlichter schalten EIN / AUS.
  3. Stirnlichter schalten EIN / AUS.
  4. Alle Funktionen beziehen sich auf die getrennte Fahrtrichtung.
  5. Beleuchtung wechselt automatisch mit der Fahrtrichtung.



Maße in mm: 24 * 14 * 2

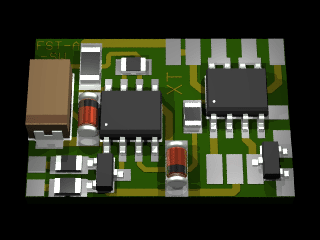

Führerstandbeleuchtung Autoschalter FST-A-SW
Funktionen sind eine wirkliche Mangelware. Mit dieser Schaltung kann die Führstandbeleuchtung automatisch eingeschaltet werden. Je nach Richtung leuchtet das Führerstandslicht, wenn die Lok steht. Fährt die Lok wieder an, geht das Führerstandslicht automatisch aus. Das Modul wird einfach an den Lichtausgängen des Decoders angeschlossen (Grau / Gelb). An den Ausgängen könne LEDs (Vorwiderstand auf den LED-Platinen) oder Glühlampen angeschlossen werden. Wird anstelle von Grau/Gelb Violett angeschlossen können Lasten bis zu 1,5A betrieben werden. Modul ist galvanisch vom Motor getrennt.





Maße in mm: 20 * 14 * 2,5

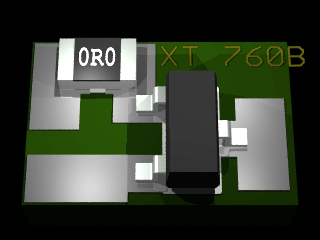

Verstärker für BR185 / BR146 (60760)




Verstärkerschaltung für die Funktion F1 auf dem Decoder. Die Funktion F3 bleibt für eigene Anwendungen fei!









Maße in mm: 6 * 10 * 2

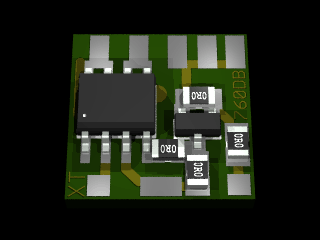

Dual Verstärker für BR185 / BR146 (60760)




Verstärkerschaltung für die Funktion F1 und F3 auf dem Decoder. Diese Schaltung hat eine höhere Leistung.











Maße in mm: 9 * 10 * 2

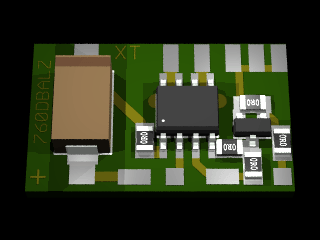

Verstärker mit Anti-Alzheimer für BR185 / BR146 (60760)




Verstärkerschaltung für die Funktion F1 und F3 auf dem Decoder. Diese Schaltung hat eine höhere Leistung. Zusätzlich ist eine Anti-Alzheimer Schaltung auf der Platine.









Maße in mm: 12 * 16 * 2

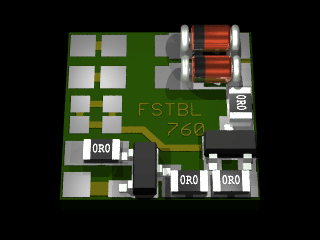

Führerstandbeleuchtung BR185 / BR146 (60760)



Mit dieser Schaltung kann über den Funktionsausgang F1 eine Führerstandbeleuchtung mit automatischen Richtungswechsel aufgebaut werden.









Maße in mm: 11 * 11 * 2
