BR 146

Alle Abbildungen entsprechen nicht der original Größe! Technische Änderungen sind vorbehalten.


Mit der neuen 29470 Digital-Startpackung „RegionalExpress“ gibt es die BR 146 als E-Lokomotive. Leider auch wieder mit der einfachen gelben Beleuchtung. Ein original getreuer Wendezugbetrieb ist somit nicht möglich, da die Beleuchtung nur generell EIN oder AUS zu schalten ist.

Mit der BR185/46BL-SR kann die Lokomotive auf folgende Dinge umgerüstet werden:
  1. F1 = Rote Schlusslichter schalten EIN / AUS.
  2. F3 = Stirnlichter schalten EIN / AUS.
  3. Alle Beleuchtungen wechseln automatisch mit der Fahrtrichtung.
  4. Einseitige und oder beidseitige Beleuchtung der Lokomotive möglich. (Wendezugbetrieb)


Das Beleuchtungsmodul besitzt die komplette Elektronik mit der Sie die Funktionen F1 und F3 dierekt vom Decoder nutzen können ohne eine weitere Zusatzschaltung auf zu bauen. Genutzt werden die auf dem Decoder befindlichen vorhandenen Lötstellen, somit ist eine einfache Montage gewährleistet.

Zudem kann das Modul BR185/146-SR auch für alle BR185 eingesetzt werden!


Funktionen AUS Umbau mit BR185/46BL-SR ( F1 und F3 EIN )
Universaler Decoderträger für BR185 / BR146 - BR185/46DT
Mit dieser universalen Decoderträgerplatte kann auf einfacher und vorallem sauberer weise ein externer Decoder in der BR146 befestigt werden. Vielfach wurde diese Platte schon für Kühn T145 und ESU Lopi Decoder eingesetzt. Auch andere Decoder sind möglich, da nur die Spannungsversorgung (ROT/BRAUN) und der Motoranschluss (BLAU/GRÜN) vorgegeben sind. Weitere Anschlüsse sind durch vierer Verteilerpads frei definierbar. Licht und Schaltfunktionen können so übersichtlich verteilt werden.
  1. Unversal für bekannte Decoder.
  2. Original Decoder kann veräußert werden.
  3. Frei definierbare Verteileranschlüsse.
  4. Übersichtlicher und Porfessioneller Fremddecodereinbau



Maße in mm: 35 * 29 * 0,5
mtc Decoderträger für MFX oder ESU Decoder mit 21pol. Schnittstelle
Mit dieser Decoderträgerplatte kann ein mtc (21pol. Schnittstelle) fähiger Decoder befestigt werden. Alle für die Lok wichtigen Anschlüße werden nach aussen geführt. zudem gibt es einen Verstärker für die Ausgänge AUX3 und AUX4.
  1. Für mtc Decoder.
  2. Original Decoder kann veräußert werden.
  3. Übersichtlicher und porfessioneller Fremddecodereinbau



Maße in mm: 35 * 29 * 0,5

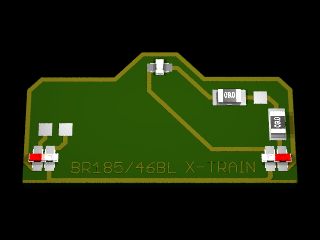

Beleuchtung BR185 / BR146 - BR185/46BL
Dieses Modul wird nicht mehr produziert und durch fogende ersetzt:
  1. BR185/46BL-SR
  2. BR185/46BL-RF
  3. BR185/46BL-SRF


Maße in mm: 24 * 12 * 2
Beleuchtung BR185 / BR146 - BR185/46BL-SR
Mit diesen Modul kann die Baureihe BR 146 und BR 185 ideal umgerüstet werden. Ohne großen Aufwand lassen sich die zwei Funktionen des Decoders für rote Schlusslichter und für abschaltbares Stirnlicht nutzen.

  1. F1 = Rote Schlusslichter schalten EIN / AUS.
  2. F3 = Stirnlichter schalten EIN / AUS.
  3. Alle Funktionen beziehen sich auf die getrennte Fahrtrichtung.
  4. Beleuchtung wechselt automatisch mit der Fahrtrichtung.
  5. Funktionsverstärkung für F1



Beleuchtung BR185 / BR146 - BR185/46BL-RF
Mit diesen Modul kann die Baureihe BR 146 und BR 185 ideal umgerüstet werden. Ohne großen Aufwand lassen sich die zwei Funktionen des Decoders für rote Schlusslichter und für schaltbares Fernlicht nutzen.
  1. Rote Schlusslichter schalten EIN / AUS.
  2. Fernlichter schalten EIN / AUS.
  3. Alle Funktionen beziehen sich auf die getrennte Fahrtrichtung.
  4. Beleuchtung wechselt automatisch mit der Fahrtrichtung.
  5. Funktionsverstärkung für F1



Maße in mm: 24 * 12 * 2
Beleuchtung BR185 / BR146 - BR185/46BL-SRF
Da es bei dieser Modellreihe leider nur maximal 2 mögliche Funktionsausgänge gibt, kann der Modellbauer bei dem Beleuchtungsmodul folgende Funktion von den drei Möglichen frei wählen. Diese Platine hat keinen Funktionsverstärker für F1!
  1. Rote Schlusslichter schalten EIN / AUS.
  2. Fernlichter schalten EIN / AUS.
  3. Stirnlichter schalten EIN / AUS.
  4. Alle Funktionen beziehen sich auf die getrennte Fahrtrichtung.
  5. Beleuchtung wechselt automatisch mit der Fahrtrichtung.



Maße in mm: 24 * 12 * 2
Beleuchtung BR185 / BR146 - BR185/46BL-WZ V4AB
Mit der Beleuchtungsplatine BR185/46BL-WZ werden weiße Dreilicht Spitzensignal und rote Schlusslichter realisiert. Über einen Funktionseingang können die weißen Stirnlichter und das rote Schlusslicht EIN oder AUS geschaltet werden um reale Bedingungen beim Zugverkehr zu bieten. Wendezugfähig!
  • F1-EIN = Beleuchtung Vorne EIN, Hinten AUS
  • F1-AUS = Beleuchtung Hinten EIN, Vorne AUS


Die verstärkte Funktion F3 auf dem Decoder bleibt für eigene Anwendungen fei!



Maße in mm: 24 * 12 * 2
Führerstandbeleuchtung Autoschalter FST-A-SW
Funktionen sind eine wirkliche Mangelware. Mit dieser Schaltung kann die Führstandbeleuchtung automatisch eingeschaltet werden. Je nach Richtung leuchtet das Führerstandslicht, wenn die Lok steht. Fährt die Lok wieder an, geht das Führerstandslicht automatisch aus. Das Modul wird einfach an den Lichtausgängen des Decoders angeschlossen (Grau / Gelb). An den Ausgängen könne LEDs (Vorwiderstand auf den LED-Platinen) oder Glühlampen angeschlossen werden. Wird anstelle von Grau/Gelb Violett angeschlossen können Lasten bis zu 1,5A betrieben werden. Modul ist galvanisch vom Motor getrennt.





Maße in mm: 20 * 14 * 2,5
Verstärker für BR185 / BR146 (60760)




Verstärkerschaltung für die Funktion F1 auf dem Decoder. Die Funktion F3 bleibt für eigene Anwendungen fei!









Maße in mm: 6 * 10 * 2
Dual Verstärker für BR185 / BR146 (60760)




Verstärkerschaltung für die Funktion F1 und F3 auf dem Decoder. Diese Schaltung hat eine höhere Leistung.











Maße in mm: 9 * 10 * 2
Verstärker mit Anti-Alzheimer für BR185 / BR146 (60760)




Verstärkerschaltung für die Funktion F1 und F3 auf dem Decoder. Diese Schaltung hat eine höhere Leistung. Zusätzlich ist eine Anti-Alzheimer Schaltung auf der Platine.









Maße in mm: 12 * 16 * 2
Führerstandbeleuchtung BR185 / BR146 (60760)



Mit dieser Schaltung kann über den Funktionsausgang F1 eine Führerstandbeleuchtung mit automatischen Richtungswechsel aufgebaut werden.









Maße in mm: 11 * 11 * 2
Alle Abbildungen entsprechen nicht der original Größe! Technische Änderungen sind vorbehalten.
