BR185-46BL-SRF

Beleuchtungsplatine BR185-46BL-SRF für die Elektro-Lokomotive BR 185 oder der BR 146. Über die Funktion an PIN 4 wird das Stirnlicht für den Pull&Push Betrieb abgeschaltet, an PIN 5 die roten Rückleuchten eingeschaltet und an PIN 6 kann das Fernlicht eingeschaltet werden.

Farb-Code:
  • ORANGE = Decoder Plus
  • GRAU      = Licht Vorne (Stirnlicht)
  • GELB      = Licht Hinten (Schlusslicht)
  • WEIß      = Stirnlicht schalten (Funktionseingang)
  • BLAU      = Schlusslicht schalten (Funktionseingang)
  • GRÜN     = Fernlicht schalten (Funktionseingang)

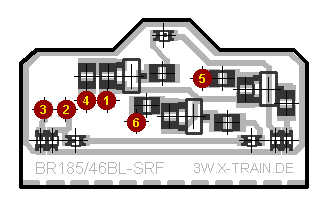

Anschlußbild

  • 1 = Orange (Plus)
  • 2 = Grau - Scheinwerfer (Minus)
  • 3 = Gelb - Rote Schlussleuchten (Minus)
  • 4 = Weiß - Decoder-Funktion "Stirnlicht" ein (Minus)
  • 5 = Blau - Decoder-Funktion "Rote Schlussleuchten" ein (Minus)
  • 6 = Grün - Decoder-Funktion "Fernlicht" ein (Minus)
