V80

Alle Abbildungen entsprechen nicht der original Größe! Technische Änderungen sind vorbehalten.

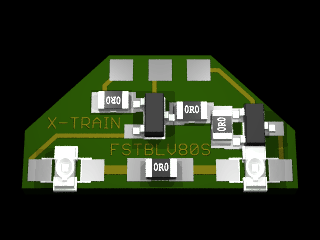

Führerstandbeleuchtung V80 - FSTBLV80S
Mit der Beleuchtungsplatine FSTBLV80S kann der Führerstand der Lok ausgeleuchtet werden. Für optimalen gebrauch wird das Zusatzmodul FSTBLV80 empfohlen.

Module sind getrennt, damit diese einfach unter der Führerstandsverglasung zu klippen sind.

  1. Führerstand schalten EIN / AUS.
  2. Erweiterbar auf vier LEDs.
  3. Mit Funktionsverstärker.





Maße in mm: 18 * 9 * 2

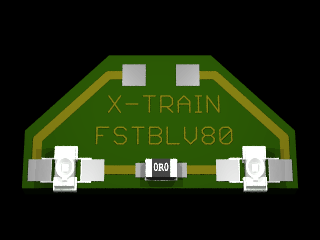

Führerstandbeleuchtung V80 - FSTBLV80
Zusatzmodul für FSTBLV80S zur Erweiterung auf vier LEDs. Modul kann auch einzeln oder als Doppellösung ohne Schaltverstärkung eingesetzt werden.













Maße in mm: 18 * 9* 2

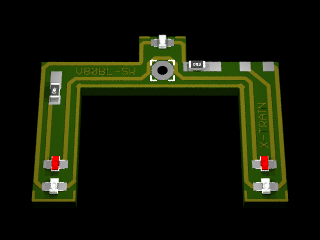

Beleuchtung V80 - V80BL-SR
Mit der Beleuchtungsplatine V80BL-SR werden weiße Dreilicht Spitzensignal und Schlusslichter realisiert. Hierzu sind für die Schlusslichter Bohrungen am Lok-Gehäuse nötig. Ebenso gehört die Platine PIC2BL zu dieser Platine.











Maße in mm: 23,5 * 18,5 * 2

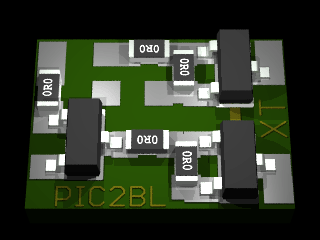

Beleuchtungsschalter für PIC Decoder - PIC2BL
Mit der Platine PIC2BL werden die Decoderfunktionen an den Beleuchtungsplatinen verstärkt und verteilt.







Maße in mm: 12 * 10 * 2
Universaler Decoderträger für V80 - BR185/46DT
Mit dieser universalen Decoderträgerplatte kann auf einfacher und vorallem sauberer weise ein externer Decoder in der V80 befestigt werden. Vielfach wurde diese Platte schon für Kühn T145 und ESU Lopi Decoder eingesetzt. Auch andere Decoder sind möglich, da nur die Spannungsversorgung (ROT/BRAUN) und der Motoranschluss (BLAU/GRÜN) vorgegeben sind. Weitere Anschlüsse sind durch vierer Verteilerpads frei definierbar. Licht und Schaltfunktionen können so übersichtlich verteilt werden.
  1. Unversal für bekannte Decoder.
  2. Original Decoder kann veräußert werden.
  3. Frei definierbare Verteileranschlüsse.
  4. Übersichtlicher und Porfessioneller Fremddecodereinbau



Maße in mm: 35 * 29 * 0,5
Verstärker für V80




Verstärkerschaltung für die Funktion F1 auf dem Decoder. Die Funktion F3 bleibt für eigene Anwendungen fei!









Maße in mm: 6 * 10 * 2
Dual Verstärker für V80




Verstärkerschaltung für die Funktion F1 und F3 auf dem Decoder. Diese Schaltung hat eine höhere Leistung.











Maße in mm: 9 * 10 * 2
Verstärker mit Anti-Alzheimer für V80




Verstärkerschaltung für die Funktion F1 und F3 auf dem Decoder. Diese Schaltung hat eine höhere Leistung. Zusätzlich ist eine Anti-Alzheimer Schaltung auf der Platine.









Maße in mm: 12 * 16 * 2
Alle Abbildungen entsprechen nicht der original Größe! Technische Änderungen sind vorbehalten.
