V80BL-SR

Beleuchtungsplatine V80BL-SR für die Diesel-Lokomotive V80. Über die Funktionseingänge wird das Stirnlicht und Schlußlicht geschaltet.

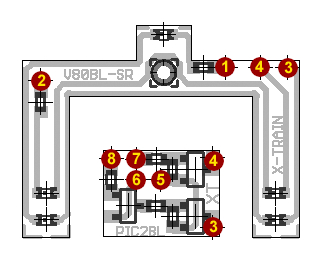

Anschlußbild

  • 1 = Grau - Stirnlicht - Vom Decoder (Minus)
  • 2 = Gelb - Schlusslicht - Vom Decoder (Minus)
  • 3 = Orange - Stirnlicht (Plus)
  • 4 = Orange - Schlusslicht (Plus)
  • 5 = Orange - Vom Decoder (Plus)
  • 6 = Violet - Vom Decoder (Minus)
  • 7 = Weiß - Decoder-Funktion "Stirnlicht" ein (Minus)
  • 8 = Blau - Decoder-Funktion "Schlusslicht" ein (Minus)
