Tender Funktion F3 erweitern

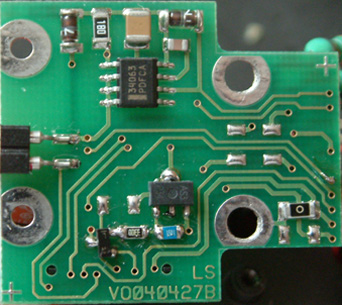

Die Decoder - Trägerplatine im Tender mit 13 den Löt-anschlüßen biete bis zu drei Funktionsausgängen an.
Anschlußbelegung
F1 = Anschlußpad (Rauchgenerator)
F2 = Anschlußpad (Frei) + Tender-Telex
F3 = Anschlußpad (Frei)
Die dritte Funktion ist nicht bei allen Trägerplatinen bestückt. Diese muss dann wie folgt bestückt werden.

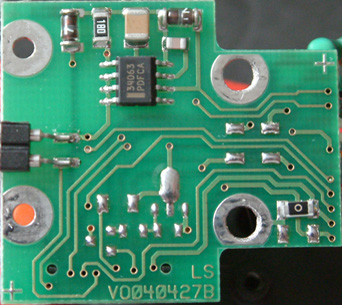

Bei einigen Platinen sind die dritte Funktion nicht bestückt. Wie z.B. bei der Br 50 aus der Startpackung 29820.
Um die Funktion 3 zu benutzen muss auf jedenfall der Decoder mit einem ESU-Lokprogrammer eingestellt werden.
Die restlichen fehlenden Bauteile kann man leicht nach bestücken.

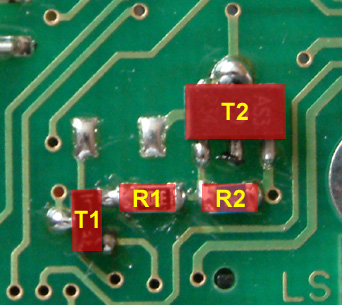

Bauteiliste:
T1 = BC846 (1B) / BC847 (1F)
T2 = BST51 (AS2) / BST52 (AS3)
R1 = 270 Ohm
R2 = 1,5 KOhm

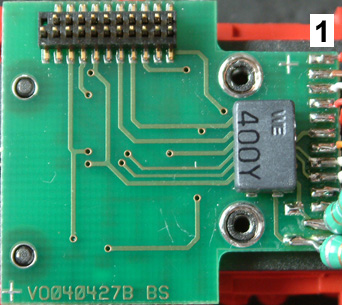

Anschlußbelegung
1
Schleifer (
Rot
) (~)
2
Gehäusemasse (
Braun
) (~)
3
Licht Vorne (
Grau
) (-)
4
Funktion 1 (
Braun-Rot
) (-)
5
Funktion 2 (
Braun-Grün
) (-)
6
Funktion 3 (
Braun-Gelb
) (-)
7
Funktion Hinleiter (
Orange
) (+)
8
Lautsprecher (Anschluß 2) (
Weiß
) (+)
9
Lautsprecher (Anschluß 1) (
Weiß
) (-)
10
Telex (Anschluß 2) (
Schwarz
) (+)
11
Telex (Anschluß 1) (
Schwarz
) ( ¯|_|¯ )
12
Motor (
Grün
) ( _|¯|_ )
13
Motor (
Blau
) ( _|¯|_ )
Anschlußbelegung der Tenderträgerplatine mit Farbbelegung und Signalausgängen.
