Schaltungsaufnahme
| Bitte entschuldigen Sie das die Schaltpläne nur noch mit einem Account zugänglich
sind. Diese Account kann in den nächsten Tagen mit einem noch zu veröffentlichen Formular beantragt werden. Ziel ist es einen überblick zu haben wer sich für die Schaltungen interessiert, da die Arbeit der Erstellung nicht ganz unerheblich und auch riskant ist, da Platinen zur Schaltungsaufnahme zerlegt werden müssen. Bitte habe Sie Verständnis das Schaltungen und PINOUTs der IC im Moment nicht zur Verfügung stehen. In kürze wird es dann eine neue Seite für diese Interessensbereiche geben.
|
| Aller Anfang ist schwer... |
| C-Sinus Inside, hier möchte ich der Sinus-Steuerplatine auf die schliche kommen. Als erstes wurde ein paar große Bauteile der Platine entlötet. Somit hat man eine frei Sicht auf darunter liegenden Leiterbahnen. In der Gegenlichtaufnahme kann man deutlich erkennen das es sich um eine gewöhnliche Vier-Schicht-Multilayer Platte handelt. Üblicherweise sind die Versorgungsspannungsführenden Bahnen innen, im diesen Falle (Orange / Violette). |

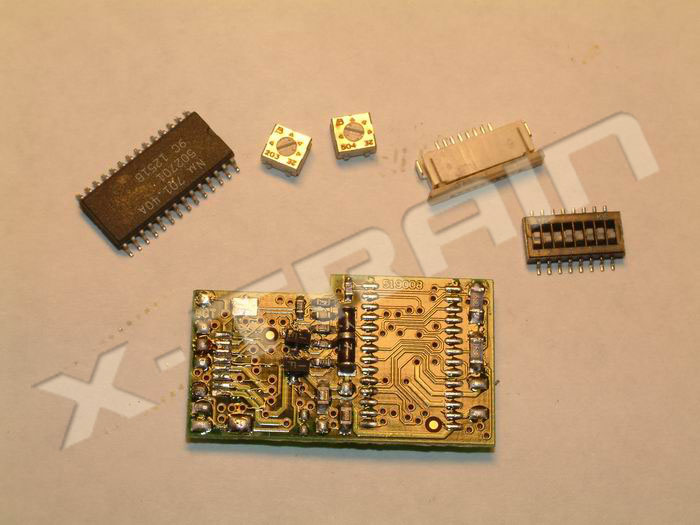

| Oberseite... |
 |
| Unterseite... |
 |

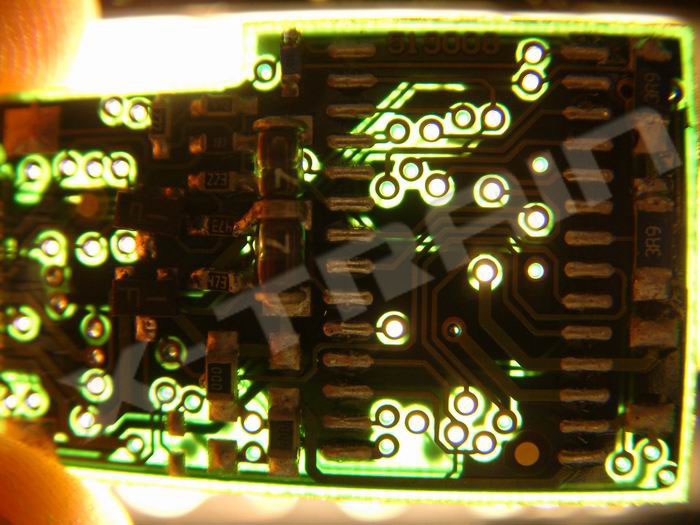

| Im Gegenlicht... |
 |
| Im Gegenlicht sind deutlich die groben VB-Leitungen der gewöhnliche Vier-Schicht-Multilayer Platine zu erkennen. Nun kann die Schaltungsaufnahme beginnen.... |
 |
Hier zum Ergebnis....
 |
 |
