Decoder 60760 Hilfen

Alle Abbildungen entsprechen nicht der original Größe! Technische Änderungen sind vorbehalten.


Der neue Märklin Digitaldecoder 60760 für die Einsteigerklasse hat eine Versteckte Funktion F1. Wie schon über den Decoder-Bericht auf der www.X-TRAIN.de zu sehen kann dieser mit einer Zusatzschaltung benutzt werden. Die folgenden Schaltungen bieten einige Möglichkeiten um den Decoder breiter Einzusetzen.
Verstärker für Decoder 60760




Verstärkerschaltung für die Funktion F1 auf dem Decoder. Die Funktion F3 bleibt für eigene Anwendungen fei!









Maße in mm: 6 * 10 * 2
Verstärker 2 für Decoder 60760




Verstärkerschaltung für die Funktion F1 auf dem Decoder. Die Funktion F3 bleibt für eigene Anwendungen fei! Diese Schaltung hat eine höhere Leistung.



Maße in mm: 9 * 10 * 2
Verstärker mit Anti-Alzheimer für Decoder 60760




Verstärkerschaltung für die Funktion F1 auf dem Decoder. Die Funktion F3 bleibt für eigene Anwendungen fei! Diese Schaltung hat eine höhere Leistung. Zusätzlich ist eine Anti-Alzheimer Schaltung auf der Platine.



Maße in mm: 12 * 16 * 2
Dual - Verstärker für Decoder 60760



Mit dieser Schaltung wird der Funktionsausgang F1 und F3 für  höhere Lasten verstärkt. Der unverstärkte Funktionsausgang F1 wird auf dem Decoder aktiviert.

Die maximal Last beträgt kurzzeitig 1A.
Dauerlast sind 800mA







Maße in mm: 12 * 12 * 2

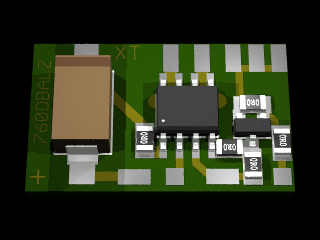

Dual - Verstärker mit Anti-Alzheimer für Decoder 60760



Mit dieser Schaltung wird der Funktionsausgang F1 und F3 für  höhere Lasten verstärkt. Der unverstärkte Funktionsausgang F1 wird auf dem Decoder aktiviert.

Die maximal Last beträgt kurzzeitig 1A.
Dauerlast sind 800mA

Modul mit Anti-Alzheimer.





Maße in mm: 25 * 13 * 15

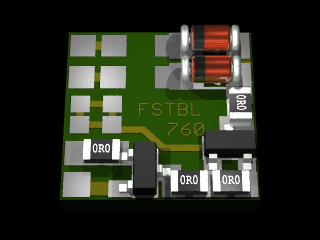

Führerstandbeleuchtungschalter für Decoder 60760



Mit dieser Schaltung kann über den Funktionsausgang F1 eine Führerstandbeleuchtung mit automatischen Richtungswechsel aufgebaut werden.









Maße in mm: 11 * 11 * 2
Telex-Schalter für Decoder 60760



Mit dieser Schaltung kann über den Funktionsausgang F1 eine Telex-Schaltung aufgebaut werden.











Maße in mm: 11 * 11 * 2
Alle Abbildungen entsprechen nicht der original Größe! Technische Änderungen sind vorbehalten.
