MTC2TRAXX-F - mtc Trägerplatine

Mit dieser Trägerplatine können mfx- und ESU- Decoder die eine 21-polige mtc-Schnittstelle (Stiftleiste) besitzen den original Decoder austauschen. Für beibehalten der originalen Beleuchtung.

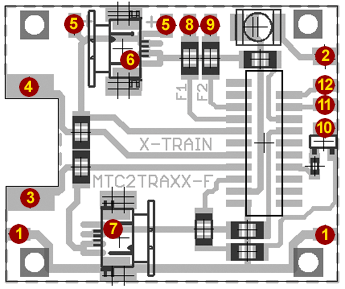

Anschlußbild

  • 1 = Braun (Lok-Gehäuse)
  • 2 = Rot (Schleifer)
  • 3 = Motor-Ausgang (Grün)
  • 4 = Motor-Ausgang (Blau)
  • 5 = Orange (Plus)
  • 6 = Licht Hinten (Gelb)
  • 7 = Licht Vorne (Grau)
  • 8 = AUX1 (Verstärkt vom Decoder)
  • 9 = AUX2 (Verstärkt vom Decoder)
  • 10 = AUX4 (Booster max. 0,5A)
  • 11 = Lautsprecher
  • 12 = Lautsprecher
