MTC2CK - mtc Trägerplatine für Klass C & K

Mit dieser Trägerplatine können mfx- und ESU- Decoder die eine 21-polige mtc-Schnittstelle (Stiftleiste) besitzen in der Klass C & K (BR18.1) einbauen.

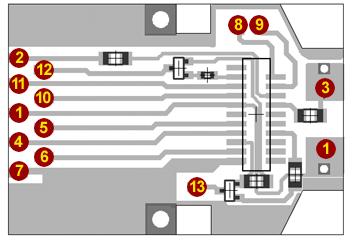

Anschlußbild

  • 1 = Orange (Plus)
  • 2 = Licht Hinten (Gelb)
  • 3 = Licht Vorne (Grau)
  • 4 = Motor-Ausgang (Blau)
  • 5 = Motor-Ausgang (Grün)
  • 6 = Rot (Schleifer)
  • 7 = Braun (Lok-Gehäuse)
  • 8 = Lautsprecher-Ausgang (Schwarz)
  • 9 = Lautsprecher-Ausgang (Rot)
  • 10 = AUX1 (Verstärkt vom Decoder)
  • 10 = AUX2 (Verstärkt vom Decoder)
  • 10 = AUX3 (Verstärkt 250mA)
  • 10 = AUX4 (Verstärkt 250mA)

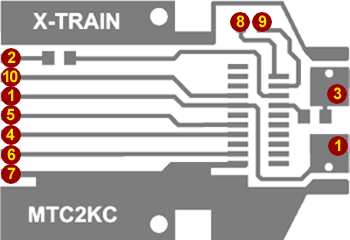

Anschlußbild

  • 1 = Orange (Plus)
  • 2 = Licht Hinten (Gelb)
  • 3 = Licht Vorne (Grau)
  • 4 = Motor-Ausgang (Blau)
  • 5 = Motor-Ausgang (Grün)
  • 6 = Rot (Schleifer)
  • 7 = Braun (Lok-Gehäuse)
  • 8 = Lautsprecher-Ausgang (Schwarz)
  • 9 = Lautsprecher-Ausgang (Rot)
  • 10 = AUX1 (Verstärkt vom Decoder)
