MTC2ICE2 - mfx Trägerplatine

Mit dieser Trägerplatine können mfx- und ESU- Decoder die eine 21-polige mtc-Schnittstelle (Stiftleiste) besitzen an den Standard Decoderplätzen angeschraubt werden.

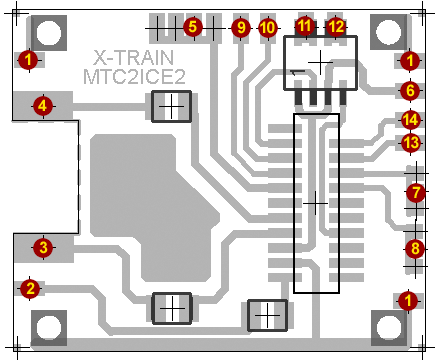

Anschlußbild

  • 1 = Braun (Lok-Gehäuse)
  • 2 = Rot (Schleifer)
  • 3 = Motor-Ausgang (Grün)
  • 4 = Motor-Ausgang (Blau)
  • 5 = Orange (Plus)
  • 6 = Violette (Minus)
  • 7 = Licht Hinten (Gelb)
  • 8 = Licht Vorne (Grau)
  • 9 = AUX1 (Verstärkt vom Decoder)
  • 10 = AUX2 (Verstärkt vom Decoder)
  • 11 = AUX3 (Booster max. 0,5A)
  • 12 = AUX4 (Booster max. 0,5A)
  • 13 = Lautsprecher
  • 14 = Lautsprecher
