MTC2BR24N - mtc Trägerplatine

Diese Trägerplatine ist für mfx- oder ESU- Decoder die eine 21-polige mtc-Schnittstelle (Stiftleiste) besitzen. Die Platine ist für die Märklin BR24 Reihe entwickelt worden.

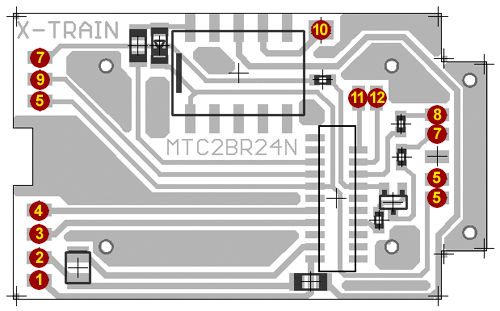

Anschlußbild


  • 1 = Braun (Lok-Gehäuse)
  • 2 = Rot (Schleifer)
  • 3 = Motor-Ausgang (Grün)
  • 4 = Motor-Ausgang (Blau)
  • 5 = Orange
  • 6 = -
  • 7 = Licht Vorne
  • 8 = -
  • 9 = AUX1 (Rauchgenerator)
  • 10 = Schleifer für Wagenlicht
  • 11 = Lautsprecher-Ausgang
  • 12 = Lautsprecher-Ausgang
