ER20BL-R

Beleuchtungsplatine ER20BL-R für die Diesel-Lokomotive ER20 oder BR 2016 (ÖBB).

Beleuchtung Weiß und Rot im Fahrtrichtungswechsel.

Über Funktion kann das Rücklicht EIN/AUS geschaltet werden.

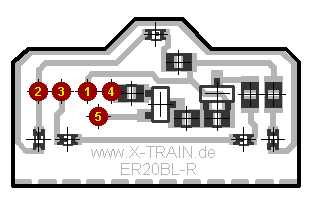

Anschlußbild

  • 1 = Orange (Plus)
  • 2 = Grau - Scheinwerfer (Minus)
  • 3 = Gelb - Rote Rückleuchten (Minus)
  • 4 = Decoder-Funktion "Rote Rückleuchten" ein (Minus)
