BR232BL-SR

Beleuchtungsplatine BR232BL-SR für die Diesel-Lokomotive BR 132, BR 232 und BR 234.

Beleuchtung Weiß und Rot im Fahrtrichtungswechsel.
Über Funktion kann das Stirnlicht EIN/AUS geschaltet werden.
Über Funktion kann das Rücklicht EIN/AUS geschaltet werden.

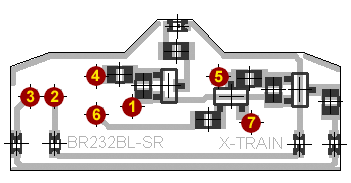

Anschlußbild - BR232BL-SR

  • 1 = Orange (Plus)
  • 2 = Grau - Stirnlichter (Minus)
  • 3 = Gelb - Rote Rückleuchten (Minus)
  • 4 = Decoder-Funktion Fx "Stirnlicht" ein (Minus)
  • 5 = Decoder-Funktion Fx "Rote Rückleuchten" ein (Minus)
