BR152BL-SRF

Beleuchtungsplatine BR152BL-SRF Version 3 für die E-Lokomotive BR 152. Über die Funktion an PIN 4 wird das Fernlicht geschaltet, an PIN 5 die roten Rückleuchten abgeschaltet.

Über PIN 6 kann das Stirnlicht abgeschaltet werden, dies ist besonders für Wendezüge interessant.

Farb-Code:
  • ORANGE = Decoder Plus
  • GRAU      = Licht Vorne (Stirnlicht)
  • GELB      = Licht Hinten (Schlusslicht)
  • WEIß      = Stirnlicht schalten (Funktionseingang)
  • BLAU      = Schlusslicht schalten (Funktionseingang)
  • GRÜN     = Fernlicht schalten (Funktionseingang)

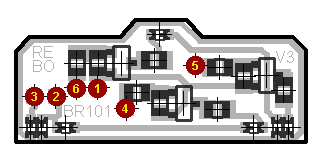

Anschlußbild

  • 1 = Orange (Plus)
  • 2 = Grau - Scheinwerfer (Minus)
  • 3 = Gelb - Rote Schlussleuchten (Minus)
  • 4 = Grün - Decoder-Funktion "Fernlicht" ein (Minus)
  • 5 = Blau - Decoder-Funktion "Rote Schlussleuchten" ein (Minus)
  • 6 = Weiß - "Stirnlicht" abschalten  (Minus)
