BR152BL-SR-670

Beleuchtungsplatine BR152BL-SR-760 für die E-Lokomotive BR 152 die mit den Digital Decoder 60760 umgerüstet wurde. Über die Funktion an PIN 4 wird das Stirnlicht geschaltet, an PIN 5 wird die Funktion F1 verstärkt und die roten Rückleuchten geschaltet.

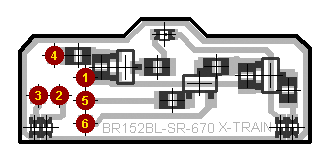

Anschlußbild

  • 1 = Orange (Plus)
  • 2 = Grau - Scheinwerfer (Minus)
  • 3 = Gelb - Rote Rückleuchten (Minus)
  • 4 = Decoder-Funktion "Fernlicht" ein (Minus)
  • 5 = Decoder-Funktion "Rote Rückleuchten" ein (Minus)
  • 6 = Violette (Funktion Minus)

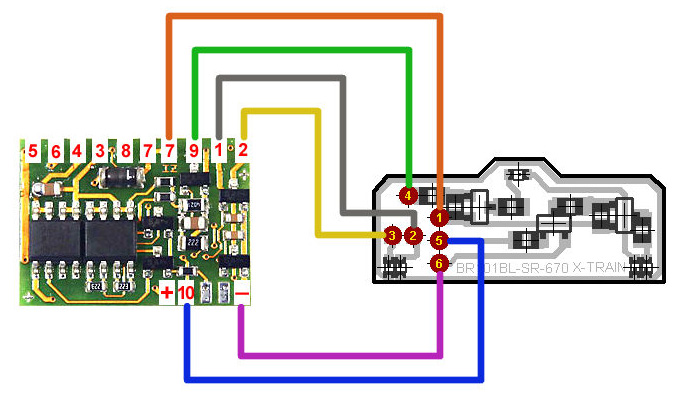

Anschlußplan
