BR120BL-SR

Beleuchtungsplatine BR120BL-SR für die E-Lokomotive BR 120 bis 2004. Über je einen Funktionseingang wird das Stirnlicht und Schlusslicht geschaltet.

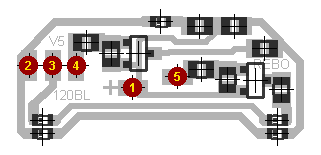

Anschlußbild

  • 1 = Orange (Plus)
  • 2 = Grau - Scheinwerfer (Minus)
  • 3 = Gelb - Rote Rückleuchten (Minus)
  • 4 = Decoder-Funktion "Stirnlicht" ein (Minus)
  • 5 = Decoder-Funktion "Rotes Schlusslicht" ein (Minus)
