BR101BL-SR-760

Beleuchtungsplatine BR101BL-SR-760 für die E-Lokomotive BR 101 die mit den Digital Decoder 60760 umgerüstet wurde. Über die Funktion an PIN 4 wird das Stirnlicht geschaltet, an PIN 5 wird die Funktion F1 verstärkt und die roten Schlußleuchten geschaltet.

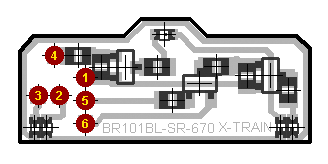

Anschlußbild

1 = Orange (Plus)
2 = Grau - Scheinwerfer (Minus)
3 = Gelb - Rote Schlußleuchten (Minus)
4 = Decoder-Funktion "Fernlicht" ein (Minus)
5 = Decoder-Funktion "Rote Schlußleuchten" ein (Minus)
6 = Violette (Funktion Minus)

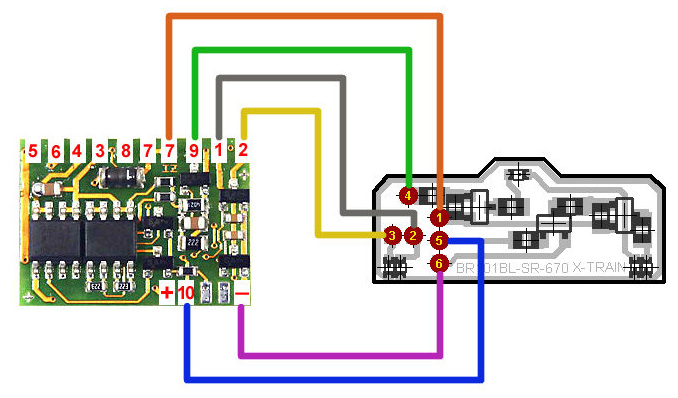

Anschlußplan
