BR101BL-RF

Beleuchtungsplatine BR101BL-RF Version 2 für die E-Lokomotive BR 101. Über die Funktion an PIN 4 wird das Fernlicht geschaltet, an PIN 5 die roten Schlußleuchten abgeschaltet.

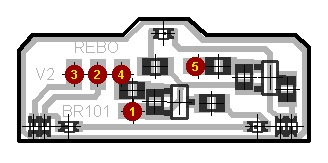

Anschlußbild

  • 1 = Orange (Plus)
  • 2 = Grau - Scheinwerfer (Minus)
  • 3 = Gelb - Rote Schlußleuchten (Minus)
  • 4 = Decoder-Funktion "Fernlicht" ein (Minus)
  • 5 = Decoder-Funktion "Rote Schlußleuchten" ein (Minus)
