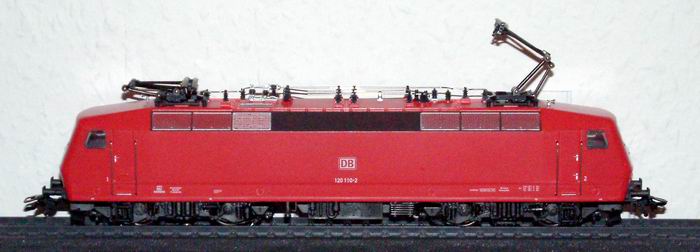

Geschichte: Die Baureihe (BR) 120 der
Deutschen Bundesbahn (DB) ist ein Wendepunkt in der
Lokomotiven-Entwicklung. Die moderne Halbleitertechnik ermöglicht es,
Drehstrom-Motoren als Antriebsmaschinen einzusetzen. Neben geringeren
Wartungskosten durch die unkomplizierte Bauart ermöglichten sie hohe
Dauerzugkraft über nahezu den gesamten Geschwindigkeitsbereich. Dadurch
ist die Lokomotive universell für Reise- und Güterzugdienst einsetzbar.
Die Dauerleistung beträgt 5600 kW, ihre Höchstgeschwindigkeit 160 km/h. Am
17.10.1984 stellte die BR 120 001-3 mit einer Geschwindigkeit von 265 km/h
einen absoluten Schienenweltrekord für Drehstrom-Lokomotiven auf. Es wurden
fünf Vorserien-Loks als BR 120.0 gebaut. Die Serienausführung wird als BR
120.1 bezeichnet.
Original
DECODER:
6603
SOUND:
NEIN
FUNKTION:

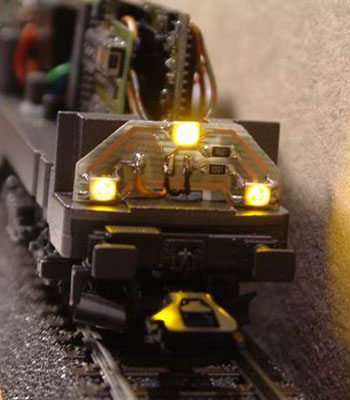

Beleuchtung ein, wechselt mit der Fahrtrichtung. Dreilicht Spitzensignal.
FUNKTION 1:
-
FUNKTION 2:
-
FUNKTION 3:
-
FUNKTION 4:
-
Umbau
DECODER:
60902
SOUND:
JA
FUNKTION:
Beleuchtung ein, wechselt mit der Fahrtrichtung. Dreilicht Spitzensignal.
FUNKTION 1:
Führerstandsbeleuchtung ein (mit Fahrtrichtung
wechselt).
FUNKTION 2:
Horn
FUNKTION 3:
Tür-Signal
FUNKTION 4:
Rangiergang
Reale Technische Werte
Achsformel
Bo’Bo’
Fahrmotoren
4 Drehstrom-Asynchron-Motoren
Höchstgeschwindigkeit
200 km/h
Anfahrzugkraft (120 101-136)
340 kN
Dauerleistung
5.600 kW
Anfahrzugkraft (120 137-160)
240 kN
Baujahr
1987-1989
Getriebe-Übersetzung (120 101-136)
106 : 22
Länge über Puffer
19.200 mm
Getriebe-Übersetzung (120 137-160)
103 : 25
Dienstmasse
83,2 t
Hersteller
Krauss-Maffei, Krupp, AEG, Siemens
Stückzahl
60 Loks
Stromabnehmer-Bauart
Einholm SBS 80 (Vorser.); Einholm SBS 65
Ersatzteile
Schleifer
7164
Glühlampe Delta
610040
Haftreifen
7153
Glühlampe Digital
610080
Motor-Bürsten
601460
Kurzkupplung
701630
Rauchsatz
-

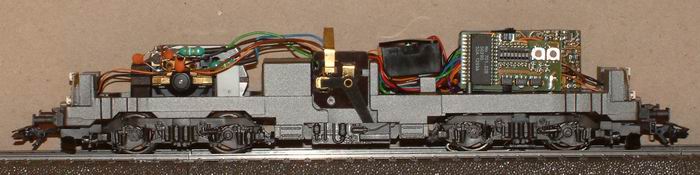

Folgende Änderungen sind durchgeführt worden:
Decoder 60902 eingebaut.
Soundmodul mit Türsignal.

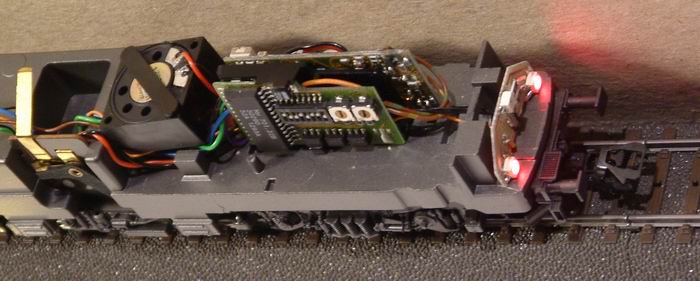

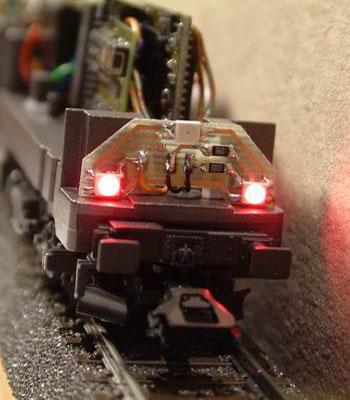

Rote Schlusslichter.
Führerstandsbeleuchtung.

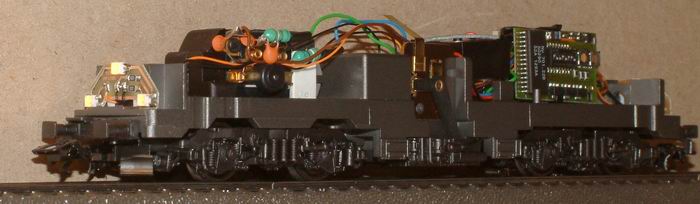

Fertig verdrahtetes Modell.
Vorbereitung für die Beleuchtung.

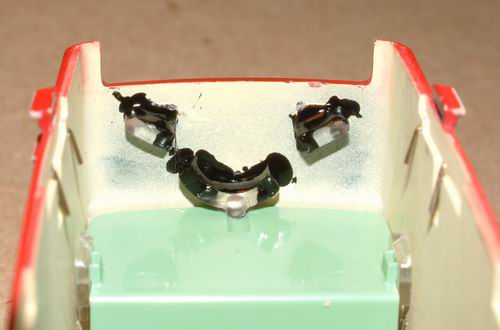

Für die Beleuchtung muß der Lichtleiter modifiziert werden.
Der Lichtleiter muß in drei Teile und jedes Teil um ca. 2-3mm schmaler gesägt werden.
Nachdem die Teile an das Gehäuse geklebt wurden (Darauf achten das kein Teil vertauscht wird)
sollten alle seitlichen Kanten schwarz lackiert werden.
