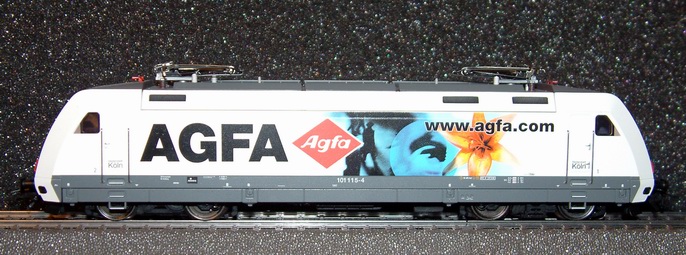

ARTIKELNUMMER:   29856BAUREIHE:   BR 101 115-4 Geschichte:

Original DECODER: 60902 SOUND: NEIN FUNKTION: Beleuchtung ein, wechselt mit der Fahrtrichtung. Zweilicht Spitzensignal. FUNKTION 1: - FUNKTION 2: Scheinwerfer vorne FUNKTION 3: Scheinwerfer hinten FUNKTION 4: Rangiergang

Umbau DECODER: 60902 SOUND: NEIN FUNKTION: Beleuchtung ein, wechselt mit der Fahrtrichtung. Dreilicht Spitzensignal. FUNKTION 1:  Führerstandsbeleuchtung ein FUNKTION 2: Fernscheinwerfer ein FUNKTION 3: Rote Schlusslichter ein FUNKTION 4: Rangiergang

Reale Technische Werte
Achsformel	Bo'Bo'		Fahrmotoren	4 Fahrmotoren im (IGA)
Höchstgeschwindigkeit	220 km/h		Anfahrzugkraft	300 kN
Dauerleistung	6400 kw		Dauerzugkraft	250 kN
Baujahr	1996		Maximalleistung	6600 kw
Länge über Puffer	19100 mm		Stückzahl	145
Spurweite	1435 mm		Hersteller	Adtranz
Dienstmasse	84 t		Stromabnehmer-Bauart	BA Einholmstromabnehmer

Ersatzteile
Schleifer	206370		Glühlampe Delta	610040
Haftreifen	7153		Glühlampe Digital	610080
Motor-Bürsten	601460		Kurzkupplung	701630
Rauchsatz	-

Folgende Änderungen sind durchgeführt worden:

Führerstandsbeleuchtung. Neues Beleuchtungsmodul BR101BL mit... Weißer Spitzenbeleuchtung, Roten Schlusslichter, Weißen Fernscheinwerfern.

Alte Übersicht...

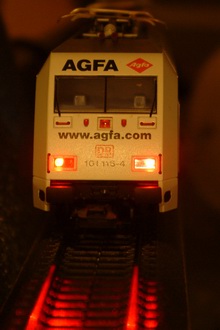

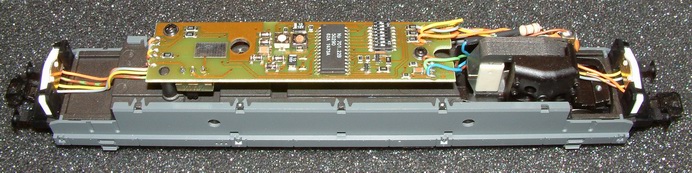

Die BR 101 vor der Umrüstung, so wie sie jeder kennt mit den gelben original Beleuchtungsmodulen.

Das Modul...

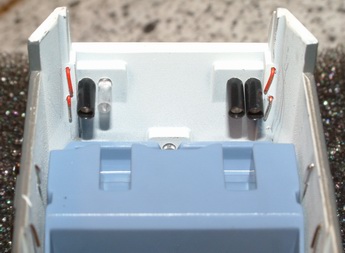

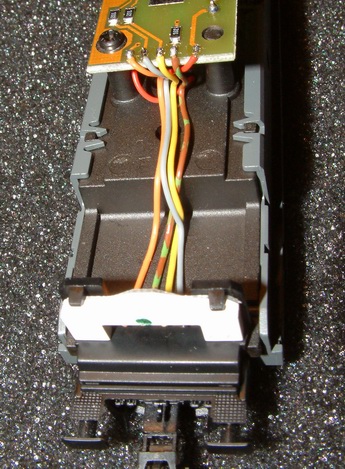

Vor der Demontage des original Beleuchtungsmodul sollten Sie sich auf jeden Fall die Verdrahtung notieren, eine Verpolung am neuen Modul BR101BL schadet nicht, aber erspart unnützes umlöten. Die Kabel des original Moduls ablöten und das Modul aus der Klipphalterung über der Pollerbohle drücken. Das neue Modul BR101BL wird einfach an der selben Stelle wieder ein geklippt und zentriert. Dabei einfach nur darauf achten das die Außenkanten des BR101BL bündig mit der Halterung ist. Als Beispiel die unteren Fotos....

Montierte Platine BR101BL...

Montierte Platine...

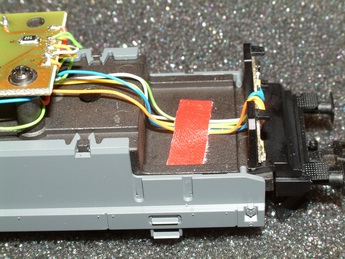

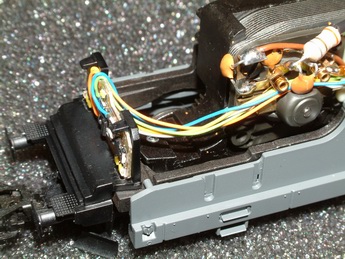

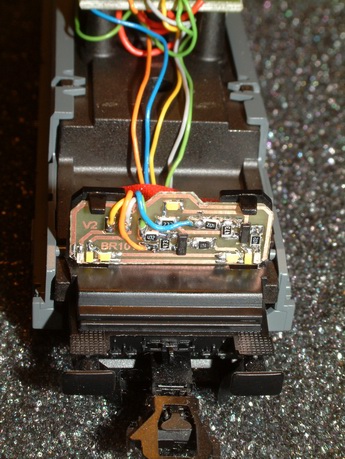

Das Modul BR101BL kann einfach in die alte Halterung ein geklippt werden und die Außenkanten bündig mit der Halterung abschließen lassen. Somit ist das Modul für die Lichtleiter im Gehäuse optimal ausgerichtet. Die Litzen sind bis auf die Funktionen in der originalen Farbe gehalten. Orange = + Grau = Stirnlichter Gelb = Schlusslichter Grün = Fernscheinwerfer Blau = Schalten der Schlusslichter Die Funktionen der beiden Module werden je Grün und je Blau auf einen der Funktionsausgänge des Decoders gelegt. Welche Funktion etwas schaltet ist Geschmacksache und frei bestimmt werden. Als Beispiel wird die blaue Litze (Rote Schlusslichter) an der Funktion F3 und die grüne Litze (Fernscheinwerfer) an der Funktion F2 angelötet.

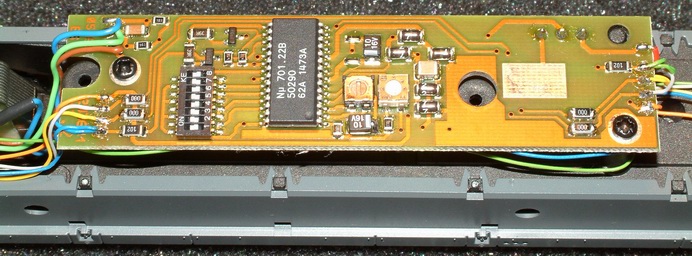

Noch einmal die ganze Platine in der Übersicht. Die Vorwiderstände der original Beleuchtung werden für die graue und gelbe Leitung mit 0 Ohm SMD 1206 Widerständen überbrückt. Die Vorwiderstände für F2 und F3 brauchen nicht verändert werden. Die blaue Litze (Rote Schlusslichter) wird an der Funktion F3 angelötet, die grüne Litze (Fernscheinwerfer) wird an der Funktion F2 gelötet.

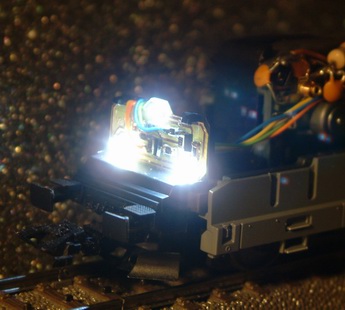

Weiße Lichter...

Zum Schluß...

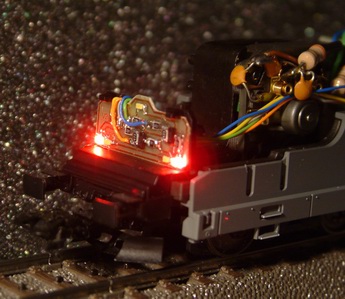

	Nach dem Umbau der Beleuchtungsmodulen kann der erste Testlauf gemacht werden und die Funktionen der Module BR101BL geprüft werden.

Gehäuseänderung...
	Am Gehäuse muß nur eine minimale Veränderung durch geführt werden. An allen acht Lichtleitern müssen Schrumpfschläuche mit 2mm Durchmesser auf geschoben werden, um das Fremdlicht zu mindern.

Fertiger Umbau im Einsatz...

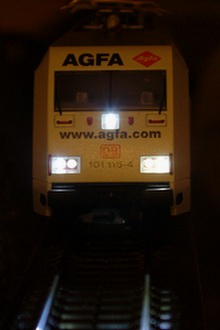

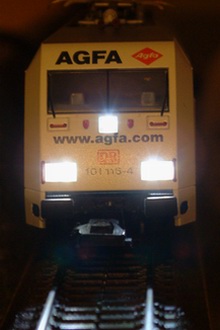

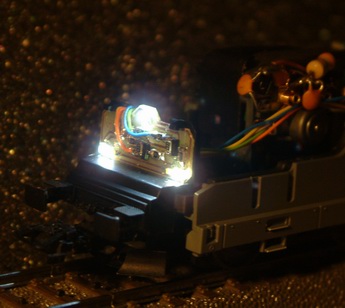

Die umgerüstete BR 101 AGFA mit den neuen Beleuchtungsmodul BR101BL.

---
