ARTIKELNUMMER:   37378BAUREIHE:   BR 101 060-2
Geschichte:
Original
DECODER: 60902
SOUND: NEIN
FUNKTION: Beleuchtung ein, wechselt mit der Fahrtrichtung. Zweilicht Spitzensignal.
FUNKTION 1: -
FUNKTION 2: Scheinwerfer vorne
FUNKTION 3: Scheinwerfer hinten
FUNKTION 4: Rangiergang
Umbau
DECODER: 60902
SOUND: NEIN
FUNKTION: Beleuchtung ein, wechselt mit der Fahrtrichtung. Dreilicht Spitzensignal.
FUNKTION 1:  Stirnlicht ein
FUNKTION 2: Fernscheinwerfer ein
FUNKTION 3: Rote Rückleuchten ein
FUNKTION 4: Rangiergang
Reale Technische Werte
Achsformel Bo'Bo'   Fahrmotoren 4 Fahrmotoren im (IGA)
Höchstgeschwindigkeit 220 km/h   Anfahrzugkraft 300 kN
Dauerleistung 6400 kw   Dauerzugkraft 250 kN
Baujahr 1996   Maximalleistung 6600 kw
Länge über Puffer 19100 mm   Stückzahl 145
Spurweite 1435 mm   Hersteller Adtranz
Dienstmasse 84 t   Stromabnehmer-Bauart BA Einholmstromabnehmer
Ersatzteile
Schleifer 206370   Glühlampe Delta 610040
Haftreifen 7153   Glühlampe Digital 610080
Motor-Bürsten 601460   Kurzkupplung 701630
Rauchsatz -
Folgende Änderungen sind durchgeführt worden:

  1. Führerstandsbeleuchtung.
  2. Neues Beleuchtungsmodul BR101BL-SRF mit...
  3. Weißer Spitzenbeleuchtung,
  4. Roten Rückleuchten,
  5. Weißen Fernscheinwerfern.

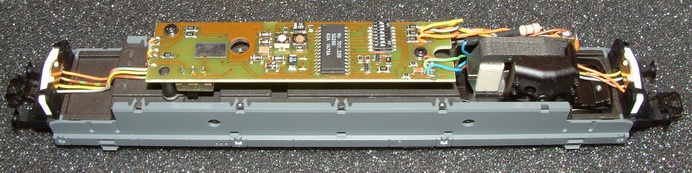

Alte Übersicht...
Die BR 101 vor der Umrüstung, so wie sie jeder kennt mit den gelben original Beleuchtungsmodulen.
Das Modul...
Vor der Demontage des original Beleuchtungsmodul sollten Sie sich auf jeden Fall die Verdrahtung notieren, eine Verpolung am neuen Modul BR101BL-SRF schadet nicht, aber erspart unnützes umlöten.

Die Kabel des original Moduls ablöten und das Modul aus der Klipphalterung über der Pollerbohle drücken.

Das neue Modul BR101BL-SRF wird einfach an der selben Stelle wieder ein geklippt und zentriert. Dabei einfach nur darauf achten das die Außenkanten des BR101BL-SRF bündig mit der Halterung ist.

Als Beispiel die unteren Fotos....
Vorbereitung am Gehäuse.

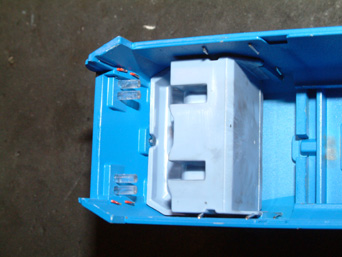

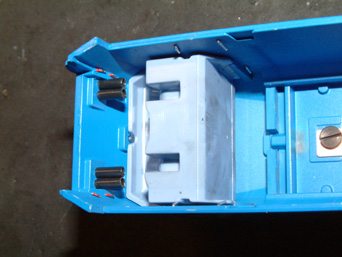

Wenn man in das Gehäuse schaut, sind auf beiden Seiten die Lichtleiter zu erkennen. Diese müssen wegen des Fremdlichtes abgeschirmt werden. Hier für eignet sich ein 1,8 mm Schrumpfschlauch der auf die einzelnen Lichtleiter aufgeschoben wird.

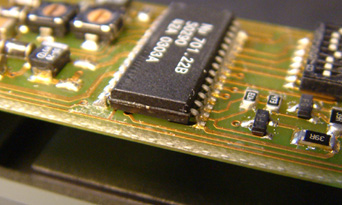

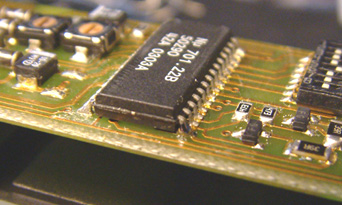

Vorbereitung am Chip.

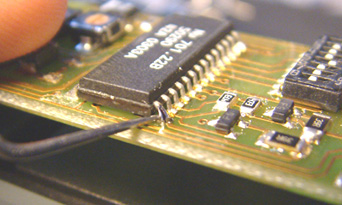

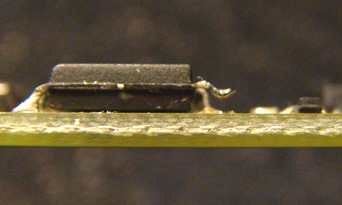

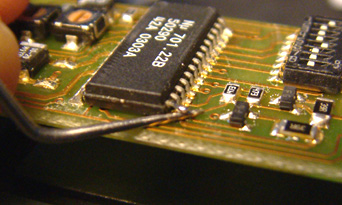

Hier wird in einzelnen Schritten gezeigt wie man einen PIN des Decoder-Chip von der Platine abhebt. Als Werkzeug sollte eine Nadel, besser ist eine Zahnsonde (SAD11), zur Anhebung des PIN benutzt werden. Den PIN vorher verzinnen und dann die Nadel hinter den PIN schieben, so das kein unnötiger Kontakt zum PIN besteht (Wärmeableitung beim Löten). Mit dem Lötkolben den PIN erhitzen und während des weg ziehen des Kolben die Nadel sogleich nachführen und den PIN abheben. NICHT am PIN reisen damit das PAD von der Platine nicht abreist.

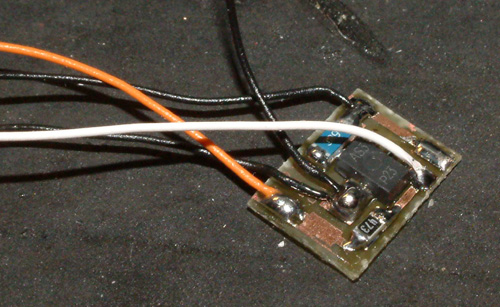

Der FX-Treiber FX-B1-4.
Um den FX-Ausgang des Decoder-Chip zu benutzen muss eine Treiberstufe (1/4) FX-B1-4 zwischen Decoder und Last geschaltet werden. Bitte nicht direkt die Last am Decoder anschließen, denn dies kostet den 701.22B.

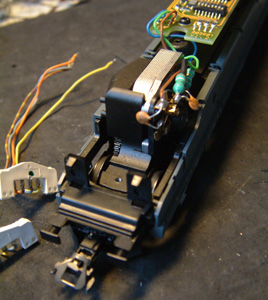

Entfernte Beleuchtungsmodule...
Die Anschlüsse an der Platine...

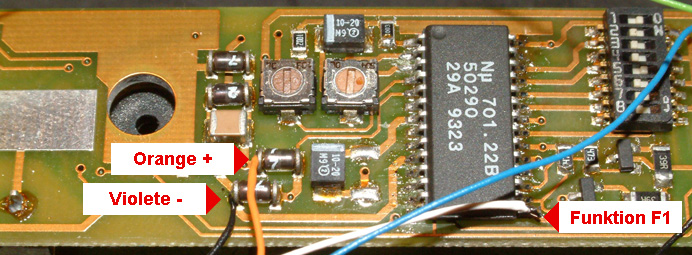

An folgenden Punkten wird der FX-B1-4 (FX Treiber) angeschlossen. Die Betriebsspannung kann direkt an den gekennzeichneten Dioden abgegriffen werden. Den Funktionsausgang (PIN 15) des Decoder-Chip mit den Schalt-Eingang ( PIN 3) am FX-B1-4 anlöten.

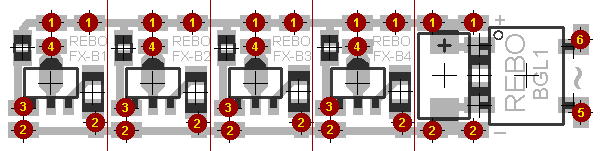

Anschlussbild des FX-B1-4

  • 1 = Orange (Plus)
  • 2 = Violette (Minus)
  • 3 = Schalt-Eingang (Minus)
  • 4 = Schalt-Ausgang (Minus)
  • 5 = Braun / Lok-Gehäuse (Wechselspannung)
  • 6 = Rot  / Schleifer (Wechselspannung)
  • Rote Linien sind Modul-Trennlinien.

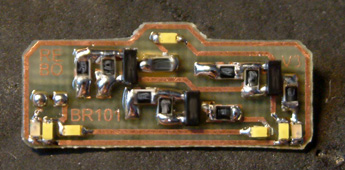

BR101BL-SRF
Die Beleuchtungsplatine ist passfertig geschnitten und kann nach der Verdrahtung einfach in die Halterung der Lokomotive geklippt werden.

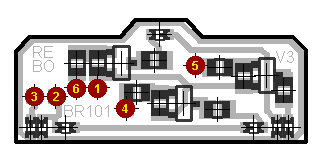

Anschlussbild des BR101BL-SRF

  • 1 = Orange (Plus)
  • 2 = Grau - Scheinwerfer (Minus)
  • 3 = Gelb - Rote Rückleuchten (Minus)
  • 4 = Decoder-Funktion "Fernlicht" ein (Minus)
  • 5 = Decoder-Funktion "Rote Rückleuchten" ein (Minus)
  • 6 = Stirnlicht abschalten "Scheinwerfer" (Minus)

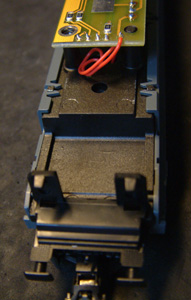

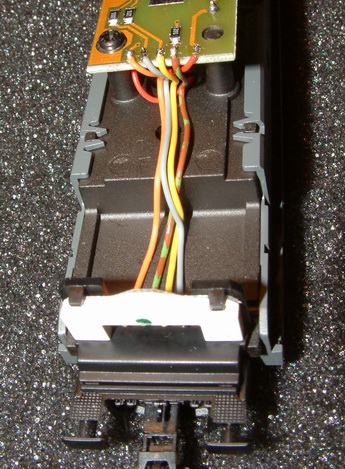

Montierte Platine...

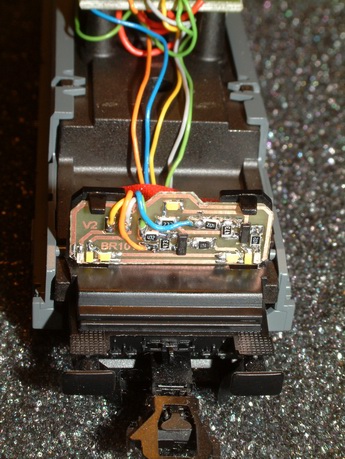

Das Modul BR101BL-SRF kann einfach in die alte Halterung ein geklippt werden und die Außenkanten bündig mit der Halterung abschließen lassen. Somit ist das Modul für die Lichtleiter im Gehäuse optimal ausgerichtet. (Beispiel-Foto ist von der Version 2)


Die Litzen sind bis auf die Funktionen in der originalen Farbe gehalten.

  1. Orange = +
  2. Grau = Stirnlichter
  3. Gelb = Rücklichter
  4. Grün = Fernscheinwerfer
  5. Blau = Schalten der Rücklichter
  6. Schwarz = Stirnlicht abschalten


Die Funktionen der beiden Module werden je Grün und je Blau auf einen der Funktionsausgänge des Decoders gelegt. Welche Funktion etwas schaltet ist Geschmacksache und frei bestimmt werden.

Als Beispiel wird die blaue Litze (Rote Rückleuchten) an der Funktion F3 und die grüne Litze (Fernscheinwerfer) an der Funktion F2 angelötet.

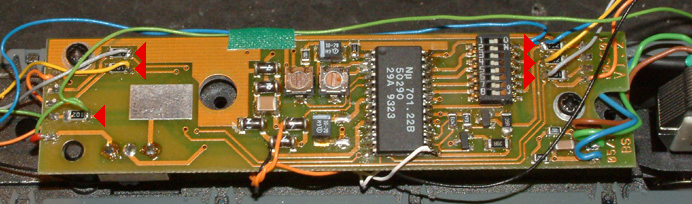

Anschlüsse zum Beleuchtungsmodul BR101BL-SRF

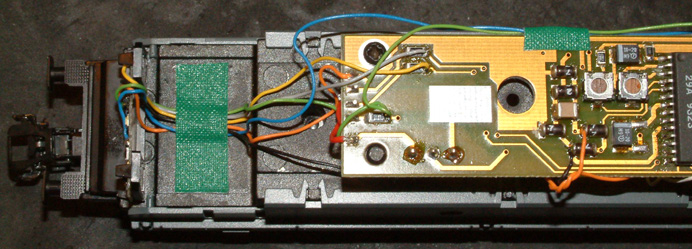

Noch einmal die ganze Platine in der Übersicht. Die Vorwiderstände der original Beleuchtung werden für die graue und gelbe Leitung mit 0 Ohm SMD 1206 Widerständen überbrückt. Die Vorwiderstände für F2 und F3 brauchen nicht verändert werden. Die blaue Litze (Rote Rückleuchten) wird an der Funktion F3 angelötet, die grüne Litze (Fernscheinwerfer) wird an der Funktion F2 gelötet.

Auf dem Foto sind die Widerstände nicht ausgetauscht worden. Hier wird die Zuleitung zu den Beleuchtungsmodulen vor den Widerständen angelötet.
Entfernte Beleuchtungsmodule...

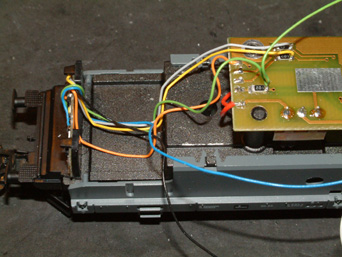

Die Verkanelung...

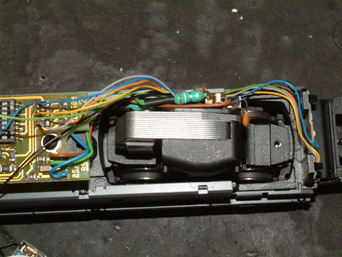

Die Kabel mit Klebeband fixieren. Ideal ist Gewebeklebeband.

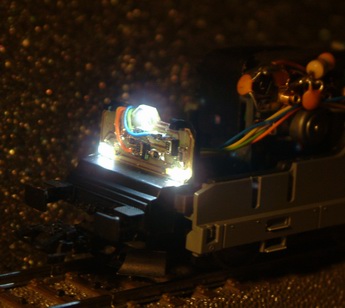

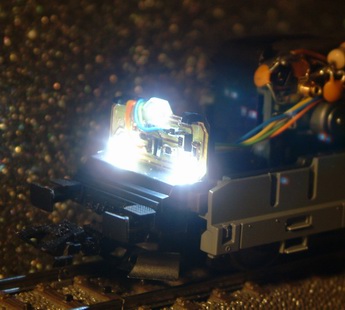

Weiße Lichter...

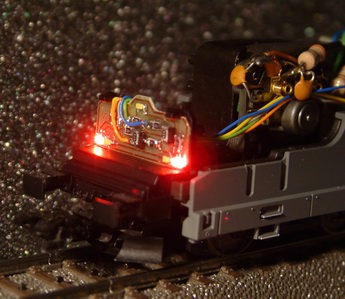

Zum Schluß...
Nach dem Umbau der Beleuchtungsmodulen kann der erste Testlauf gemacht werden und die Funktionen der Module BR101BL-SRF geprüft werden.

Mit einer weiteren Funktion kann das ganze Stirnlicht für die z.B. schiebende Seite der Lokomotive abgeschaltet werden um einen realen Zugbetrieb zu gewähren.
