Märklin Systems - Gleisanschluß
|
Das Gleisanschlußmodul dient als Verbindungsstelle für Trafo, Steuereinheiten
und Gleisanschluß. Der Vorteil liegt klar auf der Hand, einfaches und
gefahrloses anschließen aller Komponenten, kein Verpolen und somit

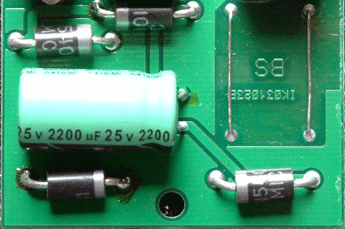

Schädigung der Elektronik möglich. Auf der einfachen Platine befindet sich auf der BS (Bestückungsseite) ein Gleichrichter um die Wechselspannung des Trafos für die Steuereinheiten zu richten. Der Gleichrichter wird aus vier 3A Dioden, zum Brückengleichrichter geschaltet, gebildet. Zur Glättung dient ein Elektrolyt Kondensator mit 2200µF. Auf der LS (Lötseite) befindet sich ein schneller Varistor, eine  TVS
Schutzdiode, die schneller und genauer als ein Varistor arbeitet. Sie
soll die angeschlossene Steuereinheit gegen Überspannung schützen. Die
Überspannungen können durch Induktionsspannungen von Magnetartikeln,
Spannungsabrissen (Entgleisen des rollenden Materials) entstehen.
Spannungen ab ca. 40V werden von der TVS gedämpft.
Die Gleisanschußplatinen sind im Grunde bei allen Märklinspurgrößen und Typen identisch. Somit kann eine demontierte Platine auf eigenes Risiko für andere Gleistypen (K-Gleis, M-Gleis, etc.) umgebaut werden. Bitte mit Mauszeiger auf gewünschte Stelle der Platine fahren |
