Grundlagen Lok-Aufbau E-Lok

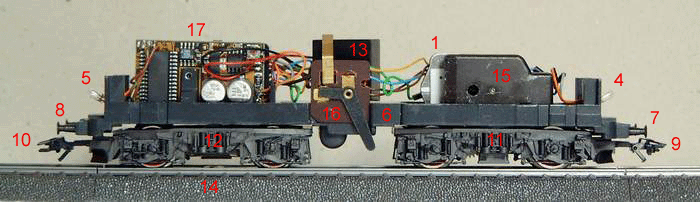

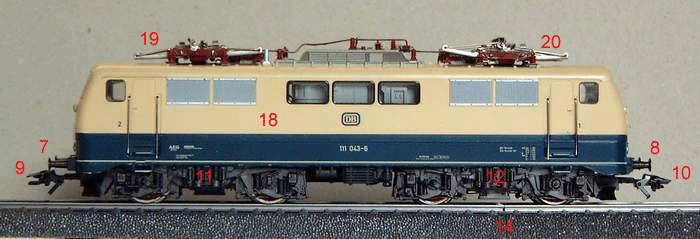

Hier möchte ich nach einigen Besucher-Anregungen erst einmal ein paar Grundlagen vermitteln. Fangen wir also mit einer E-Lokomotive in Digitalausführung an. Im Grunde unterscheiden sich die Lokomotiven nur geringfügig, Decoder haben ein anderes Aussehen, oder eine andere Funktion. Der Motor kann ein Scheibenkollektor, Trommelkollektor mit Stator oder wie hier ein Trommelkollektor Hochleistungsmotor sein. Zudem sind Soundmodule wie hier im Beispiel aufgeführt auch noch selten, aber um alles abzudecken habe ich es mit eingefügt. Die Loktypen E-Lok und D-Lok (Diesel) unterscheiden sich kaum von einander im Aufbau, deswegen wurde hier auf eine weitere Darstellung verzichtet. Der Schleifer (14) der Lokomotive ist leider durch die Schienen und Drehgestell (12) verdeckt.
1	Motor	11	Drehgestell
2	Decoder	12	Drehgestell
3		13	Lautsprecher
4	Fahrtrichtungsbeleuchtung	14	Schleifer
5	Fahrtrichtungsbeleuchtung	15	Treibgestell
6	Lok-Gestell	16	Stromabnehmer-Wahlschalter
7	Puffer	17	Soundmodul
8	Puffer	18	Lok-Gehäuse
9	Kupplung	19	Oberleitungs-Stromabnehmer
10	Kupplung	20	Oberleitungs-Stromabnehmer
Weitere Infos befinden sich unter der Rubrik Grundlagen.
