Grundlagen Lok-Aufbau Dampf-Lok

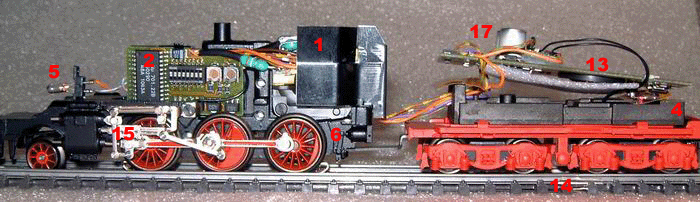

Hier möchte ich nach einigen Besucher-Anregungen erst einmal ein paar Grundlagen vermitteln. Auf dieser Seite wird der Aufbau einer Dampf-Lokomotive in Digitalausführung dargestellt. Im Grunde unterscheiden sich die Lokomotiven nur geringfügig, Decoder haben ein anderes Aussehen, oder eine andere Funktion. Der Motor kann ein Scheibenkollektor, Trommelkollektor mit Stator oder wie hier ein Trommelkollektor Hochleistungsmotor sein. Zudem sind Soundmodule wie hier im Beispiel aufgeführt auch noch selten, aber um alles abzudecken habe ich es mit eingefügt. Der Schleifer (14) der Lokomotive ist leider durch die Schienen und Drehgestell (12) verdeckt.

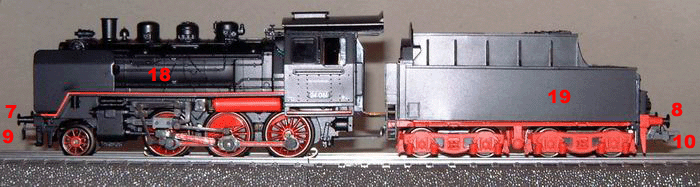

1	Motor	11
2	Decoder	12
3		13	Lautsprecher
4	Fahrtrichtungsbeleuchtung	14	Schleifer
5	Fahrtrichtungsbeleuchtung	15	Treibgestell
6	Lok-Gestell	16
7	Puffer	17	Soundmodul
8	Puffer	18	Lok-Gehäuse
9	Kupplung	19	Tender-Gehäuse
10	Kupplung	20
Weitere Infos befinden sich unter der Rubrik Grundlagen.
