Beleuchtung am Sinus-Decoder

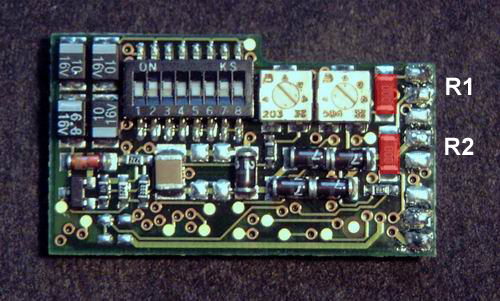

| Ein Vorteil des Decoders ist, das für die LED-Beleuchtung die Vorwiderstände auf dem Decoder platz finden. So läßt sich die Lokomotive leichter verdrahten. | ||
|
||
| R1 | Grau -Licht Vorne | Widerstand R1 wird bei einer Glühlampe mit 0Ohm (Brücke) bestückt. Wird zur Beleuchtung eine LED eingesetzt so ist der Wert 1,5KOhm. Der Widerstandswert kann je nach LED-Typ und Anzahl variieren. |
| R2 | Gelb -Licht Hinten | Widerstand R2 wird bei einer Glühlampe mit 0Ohm (Brücke) bestückt. Wird zur Beleuchtung eine LED eingesetzt so ist der Wert 1,5KOhm. Der Widerstandswert kann je nach LED-Typ und Anzahl variieren. |
| Ca. Werte für LEDs | ||
|
||
 |
 |
