DELTA 66032 Funktionen

Der DELTA Decoder 66032 besitzt das Steuer-IC 701.43A. Mit den folgenden Jumperstellungen kann man den Decoder für die Funktionen. Die Funktion F1 ist auf dem Decoder werkseitig schon bestückt. Für die Funktionen F2, F3 und F4 muß eine externe Schaltung her halten.
Eine Schaltungshilfe gibt es hier mit dem Funktionsausgangsverstärker - FX-B1-4.

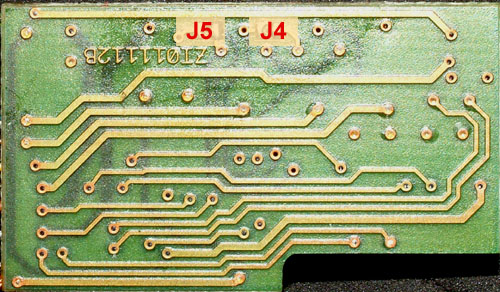

JUMPER wie folgt:
  1. J3, J4, J5 = gesetzt, J2 = frei
  2. Licht wird über "FUNKTION" - Taste EIN und AUS geschaltet, leuchtet mit konstanter Helligkeit.
  3. Funktionsausgänge werden mit den "F1" - "F4" - Taste AUS und EIN geschaltet.

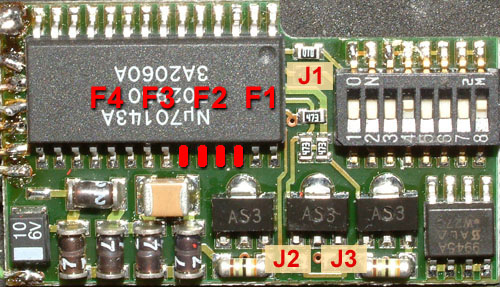

Funktionsausgänge:
  1. F1 = PIN 26
  2. F2 = PIN 25
  3. F3 = PIN 24
  4. F4 = PIN 23
