Jeder versucht natürlich das Maximum aus seinen Decoder
heraus zu holen. Der 6090x ist vom Hause aus auf der Funktion "F4"
entweder mit Rangiergang oder mit einer Funktion zu belegen.
Seid längeren gibt es die Möglichkeit beide Funktionen
mit Hilfe eines MOS-FET Transistors zu realisieren. So das mit der
Betätigung der "F4" -Taste der Rangiergang UND eine Funktion geschaltet
werden können.
Mein Anliegen war nun einen Weg mit den Vorhandenen

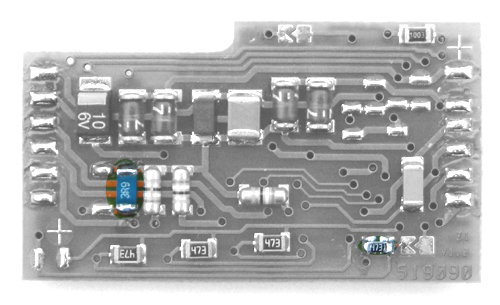

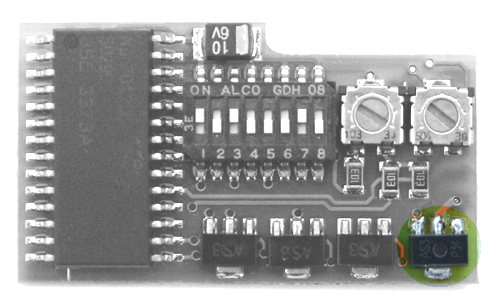

Bauteilen für den 6090x zu finden. Im Folgenden sieht man die Bestückung
für die Doppelschaltung OHNE MOS-FET!
Mit dieser Schaltung wird ein BST52, 3,9 Ohm und ein
47 KOhm Widerstand benötigt um mit der "F4" -Taste den Rangiergang UND
eine Funktion zu schalten. |
